Parafusos de cabeçote: força de fixação, torque e análise de falhas

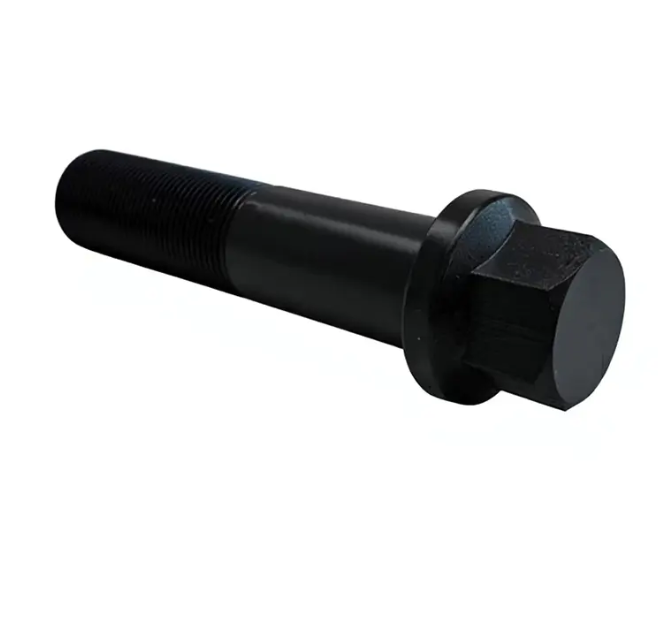

A função principal de um parafuso da cabeça do cilindro não é apenas fixar a cabeça ao bloco. O objetivo é manter uma força de fixação precisa e uniforme em toda a superfície de vedação da junta do cabeçote sob condições de ciclos térmicos extremos, picos de pressão do cilindro e diferenciais de expansão de material. Quando apertado corretamente, o parafuso se estica elasticamente até um estado de tensão projetada, comportando-se como um mola de alta resistência que armazena mais de 8.000 a 12.000 libras de força de fixação por fixador . Essa energia armazenada comprime a junta do cabeçote o suficiente para vedar as pressões de combustão que podem exceder 1.500 psi em um motor de indução forçada, ao mesmo tempo que veda galerias de óleo de alta pressão e passagens de refrigerante que passam entre o cabeçote e o bloco. Um parafuso que tenha cedido, desgastado ou tenha sido instalado com pré-carga inadequada não consegue manter esta vedação quando o cabeçote e o bloco se expandem em taxas diferentes durante o aquecimento. Compreender que um parafuso de cabeça é um dispositivo de fixação dinâmico e acionado por mola – e não um pino roscado estático – é a base de todo procedimento correto de instalação e diagnóstico.

Torque para rendimento vs. fixadores padrão: uma distinção fundamental

Os parafusos da cabeça do cilindro se enquadram em duas categorias mutuamente exclusivas e tratar um como o outro causa falha imediata do motor. Os parafusos padrão são apertados dentro de sua faixa elástica, o que significa que eles retornam ao seu comprimento original quando afrouxados e podem, em muitos casos, ser reutilizados se atenderem aos critérios de inspeção dimensional. Os parafusos de torque para rendimento são apertados além do seu limite elástico na zona de deformação plástica , onde o material se estica permanentemente e não retorna ao seu comprimento original. A abordagem TTY proporciona uma força de fixação mais consistente porque a curva de carga do parafuso se achata na região plástica – pequenas variações no ângulo de giro produzem variação mínima na carga de fixação, tornando o processo mais repetível em uma linha de montagem. A compensação irreversível é que um parafuso TTY foi esticado além do seu ponto de escoamento e nunca deve ser reutilizado . Uma segunda sequência de torque em um parafuso cedido irá empurrá-lo ainda mais para a deformação plástica até que ele falhe, muitas vezes quebrando durante o torque final ou, pior, dias após o motor retornar ao serviço.

Identificando parafusos TTY por especificação

O manual de serviço do fabricante fornece a classificação definitiva, mas os indicadores físicos incluem uma especificação de torque que lista um valor de torque inicial seguido por um etapa final baseada em ângulo, como 90 graus ou 180 graus . Esta especificação do ângulo, em vez de um número de torque final, é a marca registrada do procedimento TTY porque o parafuso está sendo girado em uma rotação medida em sua região plástica. Os parafusos reutilizáveis ​​padrão são especificados com um valor de torque final em Newton-metros ou libras-pé, sem passo angular ou com um passo angular que permanece dentro da faixa elástica e é explicitamente indicado como reutilizável na literatura de serviço.

A sequência de torque e a geometria da fixação uniforme

A sequência de aperto inserida em cada cabeçote não é uma sugestão – é um mapa de distribuição de tensão. As cabeças dos cilindros não são infinitamente rígidas; eles flexionam micropolegadas sob a tensão do parafuso. Se os parafusos forem apertados de uma extremidade à outra, a cabeça se deforma em um leve formato de cunha, concentrando a força de fixação no último canto apertado e deixando a extremidade inicial subcomprimida. O padrão espiral começando do centro e trabalhando para fora em etapas de torque incrementais gradualmente puxa o cabeçote para baixo de maneira uniforme, permitindo que a gaxeta se comprima uniformemente e o cabeçote se assente paralelamente ao deck do bloco. Um procedimento típico envolve três a cinco passagens de torque progressivas: uma passagem inicial de baixo torque para assentar todos os fixadores, passagens intermediárias com valores de torque crescentes e uma varredura angular final para fixadores TTY. Pular uma passagem ou etapas de consolidação coloca a junta sob compressão irregular durante a fase crítica de esmagamento inicial, e a inconsistência da vedação resultante pode não se revelar até que o motor atinja a temperatura operacional e o anel de fogo carregado desigualmente ceda.

Condição da rosca e engano da chave de torque

Uma chave dinamométrica mede o atrito, não a força de fixação. Do torque aplicado a um parafuso de cabeça, aproximadamente 50% supera o atrito sob a cabeça do parafuso, 40% supera o atrito da rosca e apenas 10% a 15% realmente gera a pré-carga de fixação . Se as roscas do bloco estiverem corroídas, sujas ou danificadas, a chave dinamométrica clica no valor especificado enquanto o estiramento real do parafuso - e, portanto, a força de fixação - cai drasticamente. Um parafuso com torque especificado em roscas sujas pode fornecer menos da metade da força de fixação projetada, enquanto o mesmo torque em roscas lubrificadas com um composto não aprovado pode esticar demais o parafuso além do rendimento. É por isso que cada especificação do fabricante inclui um requisito de condição da rosca: limpe, persiga as roscas com uma torneira de fundo, se necessário, e use apenas o lubrificante especificado - seja óleo de motor limpo, um lubrificante de montagem específico ou roscas secas. O tipo de lubrificante altera o coeficiente de atrito e a especificação de torque foi desenvolvida para esse coeficiente específico. Substituir um lubrificante de montagem com dissulfeto de molibdênio nas roscas especificadas para óleo de motor pode reduzir o atrito tão drasticamente que o parafuso cede antes que o torque alvo seja alcançado.

Modos de falha comuns e suas causas raízes

As falhas nos parafusos do cabeçote raramente são espontâneas – elas seguem padrões previsíveis com causas identificáveis. A compreensão desses padrões permite que um técnico diagnostique a falha, em vez de simplesmente substituir o parafuso e esperar que o problema não volte a ocorrer.

Fratura de pescoço sob a cabeça do parafuso

Um parafuso que quebra na junção da haste e do flange da cabeça sofreu torque excessivo, seja por causa da reutilização de um parafuso TTY, aplicação de especificação de torque incorreta ou incompatibilidade de lubrificação da rosca. A superfície de fratura normalmente apresenta uma falha dúctil clássica tipo copo e cone com redução de estrangulamento visível no diâmetro da haste. A correção é processual: novos parafusos, especificação de torque verificada e preparação correta da rosca.

Falha por fadiga no meio da haste

Um parafuso que fratura na seção roscada ou no meio da haste com uma superfície de fratura plana e marcada pela praia falhou devido à fadiga cíclica. Isto indica que o parafuso não estava atingindo pré-carga suficiente para manter a junta fechada sob pressão do cilindro. Cada ciclo de combustão afastava ligeiramente a cabeça do bloco, carregando ciclicamente o parafuso até que ele quebrasse. A causa raiz é subtorque crônico, geralmente devido a roscas sujas, uma chave de torque com defeito ou um parafuso TTY esticado reutilizado .

Fragilização por Hidrogênio

Fixadores de alta resistência com dureza acima de aproximadamente 36 HRC são suscetíveis à fragilização por hidrogênio, onde o hidrogênio atômico se difunde na estrutura do grão de aço e causa fratura intergranular frágil. A falha ocorre frequentemente horas ou dias após a instalação, com o parafuso quebrando em repouso . A fonte normalmente é a exposição a produtos químicos ácidos durante a fabricação ou limpeza, ou subprodutos corrosivos da combustão em uma violação da junta do cabeçote. A superfície da fratura parece granular e intergranular sob ampliação, sem a deformação dúctil de uma falha por sobrecarga.

Preparação do furo e risco oculto de bloqueio de fluido

Os furos dos parafusos de cabeça no bloco são furos cegos que podem reter óleo, líquido refrigerante ou solvente de limpeza. Quando um parafuso é enroscado em um orifício cego cheio de fluido, o fluido fica preso abaixo do parafuso e não pode ser comprimido. À medida que o parafuso avança, a pressão hidráulica aumenta no volume preso. Esta pressão pode exercer força suficiente para quebrar o bloco de ferro fundido ou alumínio na base do furo , uma falha catastrófica e muitas vezes irreparável. A prevenção é absoluta: cada furo cego do parafuso deve ser completamente limpo com ar comprimido e um solvente adequado e depois inspecionado com um boroscópio ou sonda antes da instalação do parafuso. A perfuração da linha com uma torneira de fundo seguida de lavagem com solvente e secagem ao ar é o procedimento mínimo. Mesmo algumas gotas de óleo residual podem quebrar um bloco quando um parafuso é acionado com o torque final. Esta etapa não é opcional e é uma das causas mais comuns de danos ao bloco durante a substituição da junta do cabeçote.

Seleção de materiais e o problema da taxa de expansão

Os motores modernos combinam cabeçotes de cilindro de alumínio com blocos de ferro fundido ou alumínio, criando uma incompatibilidade de materiais que os parafusos do cabeçote devem acomodar. O alumínio se expande aproximadamente duas vezes a taxa do ferro fundido - aproximadamente 23 x 10⁻⁶ por grau Celsius versus 11 x 10⁻⁶ . Quando uma cabeça de alumínio em um bloco de ferro aquece da temperatura ambiente até a temperatura operacional, a cabeça cresce mais que o bloco, aumentando a carga de fixação nos parafusos. Os parafusos devem ser projetados com faixa de estiramento elástico suficiente para absorver esta expansão diferencial sem ceder. Em motores com blocos e cabeçotes de alumínio, as taxas de expansão são iguais, mas o módulo mais baixo do alumínio significa que os furos roscados são mais suscetíveis a escoriações e arrancamento da rosca. Muitos motores com bloco de alumínio especificam parafusos de torque para escoamento especificamente porque a carga de fixação consistente da instalação do TTY fornece uma margem de segurança contra a menor resistência da rosca do material base de alumínio.

Cabeças de reposição e atualização da força de fixação

Para aplicações de alto desempenho onde as pressões do cilindro excedem o envelope do projeto original, os pinos de cabeça substituem os parafusos de cabeça como solução de fixação. Um pino é rosqueado no bloco com aperto manual e preso com uma porca na parte superior, eliminando a tensão combinada de torção e tração que um parafuso sofre durante o aperto. Um parafuso deve torcer e esticar simultaneamente à medida que é apertado; um pino está carregado puramente em tensão quando a porca é apertada, produzindo uma carga de fixação mais consistente e reduzindo o risco de desgaste da rosca no bloco . Os pinos de alto desempenho são fabricados com materiais como aço ferramenta H11 ou cromoly 8740 com especificação personalizada, com resistência à tração superior a 190.000 psi, significativamente acima dos graus de parafuso OEM. O procedimento de instalação dos pinos difere dos parafusos: o pino é instalado com torque mínimo em roscas limpas, geralmente com um composto trava-rosca no lado do bloco, e a porca é apertada com o lubrificante de montagem especificado pelo fabricante nas roscas e no flange da porca. A especificação de torque para um conjunto de pino e porca é diferente da especificação de parafuso e deve ser obtida dos dados do fabricante do pino e não do manual do OEM.

Avaliação de capacidade de reutilização para parafusos não TTY

Quando um fabricante permite a reutilização de parafusos de cabeçote padrão, os parafusos devem passar por uma inspeção dimensional antes de retornarem ao serviço. As medições críticas são comprimento total comparado com a especificação, diâmetro da haste em vários pontos ao longo da seção não rosqueada e condição da rosca sob ampliação . Um parafuso esticado permanentemente medirá mais do que a especificação e o diâmetro da haste será reduzido na região esticada. Qualquer estrangulamento, por mais sutil que seja, desqualifica o parafuso. As roscas devem ser inspecionadas quanto a escoriações, corrosão e deformação da crista. Um parafuso com roscas danificadas produzirá leituras de torque imprecisas e carga de fixação inconsistente. Se algum parafuso de um conjunto falhar na inspeção, todo o conjunto deverá ser substituído – a mistura de parafusos novos e usados ​​no mesmo cabeçote cria uma distribuição desigual da força de fixação que compromete a vedação da junta do cabeçote.

• Meça o comprimento total em relação às especificações de fábrica; qualquer alongamento permanente desqualifica o parafuso.
• Microfone o diâmetro da haste na seção não rosqueada; qualquer redução indica deformação plástica.
• Inspecione as roscas sob ampliação quanto a escoriações, corrosão ou achatamento da crista.
• Substitua todo o conjunto se algum parafuso falhar na inspeção.

O imperativo da instalação do motor frio

Os parafusos do cabeçote devem ser instalados em um motor completamente frio. As especificações de torque e medições de ângulo no manual de serviço são calibradas para temperatura ambiente, normalmente 20°C a 25°C (68°F a 77°F) . Um motor ainda quente ao toque se expandiu, e a expansão térmica altera as condições de atrito e as relações dimensionais que a especificação assume. Um parafuso apertado em um motor quente terá torque insuficiente quando o motor retornar à temperatura ambiente. A deficiência de carga de fixação resultante pode não causar falha imediata, mas reduz a margem contra ruptura da junta do cabeçote, especialmente sob condições de alta carga. O motor deve ficar parado durante a noite ou por no mínimo várias horas até que todos os componentes estejam em temperatura ambiente estável antes que a sequência de torque final seja executada.
