O que diferencia a ASTM A193 B7 de outras classes de hastes roscadas de alta resistência

Hastes rosqueadas ASTM A193 B7 são produzidos a partir de liga de aço cromo-molibdênio (Cr-Mo, normalmente 4140 ou 4142), depois temperados e revenidos para atingir uma resistência à tração mínima de 125 ksi (862 MPa) para diâmetros de até 2½ polegadas. Esse requisito de tratamento térmico é o que distingue fundamentalmente o B7 de classes de commodities como SAE Grau 5 ou métrico 8.8 – ambos os quais podem usar aço carbono simples sem o teor de liga necessário para temperabilidade profunda em seções transversais maiores. Quando uma haste roscada excede aproximadamente 1 polegada de diâmetro, a química Cr-Mo do B7 garante que o núcleo da haste atinja a mesma dureza e resistência que a superfície, enquanto as hastes simples de aço carbono de tamanho equivalente geralmente apresentam uma queda significativa na dureza do núcleo após o tratamento de têmpera e revenido.

A especificação ASTM A193 também divide o B7 em três subgrupos baseados em diâmetro com requisitos mecânicos mínimos distintos. Compreender essas distinções é essencial ao especificar hastes para juntas flangeadas de alta carga ou aplicações de pinos em vasos de pressão:

As propriedades reduzidas para diâmetros maiores não são um compromisso de qualidade – elas refletem os limites físicos do tratamento térmico em grandes seções transversais e são deliberadamente incorporadas nas especificações para que os engenheiros possam confiar em propriedades verificadas e alcançáveis, em vez de valores teóricos. fabrica hastes roscadas ASTM A193 B7 com documentação completa de rastreabilidade, garantindo que cada lote de produção atenda aos requisitos corretos do subgrupo de diâmetro e acompanhado por relatórios de teste de moinho certificados.

Emparelhamento correto de porcas para hastes roscadas B7: Por que A194 2H é o padrão e quando desviar

Um conjunto de haste roscada ASTM A193 B7 totalmente carregado é tão confiável quanto a porca com a qual está emparelhado. A contraporca padrão especificada pela ASTM A194 Grau 2H é uma porca sextavada pesada fabricada em aço de médio carbono, com uma tensão de carga de prova de 175 ksi - intencionalmente maior que a resistência mínima ao escoamento da haste B7. Isso garante que, se um conjunto sofrer torque excessivo, a haste cederá primeiro (um modo de falha mais detectável e recuperável) em vez da remoção da porca, que pode ser catastrófica e difícil de diagnosticar sob isolamento ou em flanges enterrados.

Existem condições operacionais específicas onde as porcas A194 2H não são a melhor escolha e classes alternativas devem ser consideradas:

• Serviço criogênico (abaixo de −50 °F / −46 °C): As porcas A194 Grau 4 ou Grau 7, ambas produzidas em liga de aço com melhor resistência ao impacto em baixas temperaturas, são preferidas. O aço carbono A194 2H perde ductilidade rapidamente em temperaturas criogênicas e pode apresentar fratura frágil sob cargas de parafusos.
• Serviço em alta temperatura (acima de 800 °F / 427 °C): A própria haste B7 começa a perder resistência acima deste limite devido ao revenido da microestrutura da martensita. Nesses casos, todo o sistema de fixação deve ser atualizado para haste B16 (liga de aço com vanádio) combinada com porcas A194 Grau 4 ou 7M, e não simplesmente substituir apenas a porca.
• Ambientes corrosivos que requerem aço inoxidável: O emparelhamento de uma haste B7 com uma porca A194 8M (316 SS) cria um par galvânico em ambientes agressivos de cloreto. Se a aplicação exigir ferragens inoxidáveis, tanto a haste quanto a porca deverão ser atualizadas para a mesma família de ligas para minimizar o potencial galvânico.
• Juntas flangeadas que requerem carga controlada nos parafusos: Ao usar arruelas com controle de torque ou com indicação de tensão, o coeficiente de atrito da face do rolamento da porca deve corresponder à suposição de lubrificação na tabela de torque-tensão. Porcas A194 2H revestidas com cera pesada ou PTFE alteram significativamente o fator K - sempre verifique o tratamento da superfície da porca em relação ao procedimento de torque.

A compreensão desses pares evita o erro comum de aquisição de encomendar hastes B7 e porcas métricas genéricas simplesmente porque elas são rosqueadas juntas – a compatibilidade na forma da rosca não implica compatibilidade no desempenho mecânico ou nos fatores de segurança.

Risco de fragilização por hidrogênio em hastes B7: opções de tratamento de superfície que o evitam

Fixadores de alta resistência com dureza acima de 32 HRC são suscetíveis à fragilização por hidrogênio (HE) – um fenômeno em que o hidrogênio atômico se difunde na estrutura do aço durante a galvanoplastia ou decapagem ácida e causa fratura retardada sob carga de tração sustentada. As hastes roscadas ASTM A193 B7, que podem atingir até 35 HRC, ficam diretamente na zona de risco. Isto torna a escolha do revestimento de proteção contra corrosão uma decisão crítica de engenharia, e não apenas uma consideração estética ou de custo.

O zinco galvanizado, embora amplamente utilizado em fixadores de menor resistência, gera hidrogênio significativo durante o processo de banho de galvanização. Mesmo com um tratamento de alívio de fragilização pós-cozimento (normalmente 4 horas a 375–400°F / 190–204°C dentro de 4 horas após o revestimento, conforme exigido pela ASTM B633), o hidrogênio residual pode permanecer em regiões altamente estressadas, como raízes de rosca, causando rachaduras dias ou semanas após a instalação. Para varetas B7, os seguintes tratamentos de superfície são geralmente considerados alternativas mais seguras:

• Zincagem mecânica (ASTM B695): As partículas de zinco são impactadas mecanicamente na superfície sem reação eletroquímica, eliminando totalmente a etapa de geração de hidrogênio. A espessura do revestimento é consistente e as tolerâncias da rosca podem ser mantidas até aproximadamente o ajuste Classe 3A.
• Dacromet / geomet (revestimentos em flocos de zinco-alumínio): Aplicados por imersão-centrifugação ou spray em temperaturas de cura em torno de 300°C, esses revestimentos não envolvem decapagem ácida nem geração eletroquímica de hidrogênio. Eles fornecem de 480 a 1.000 horas de resistência à névoa salina, dependendo da contagem de camadas, e são amplamente especificados em aplicações automotivas e petroquímicas.

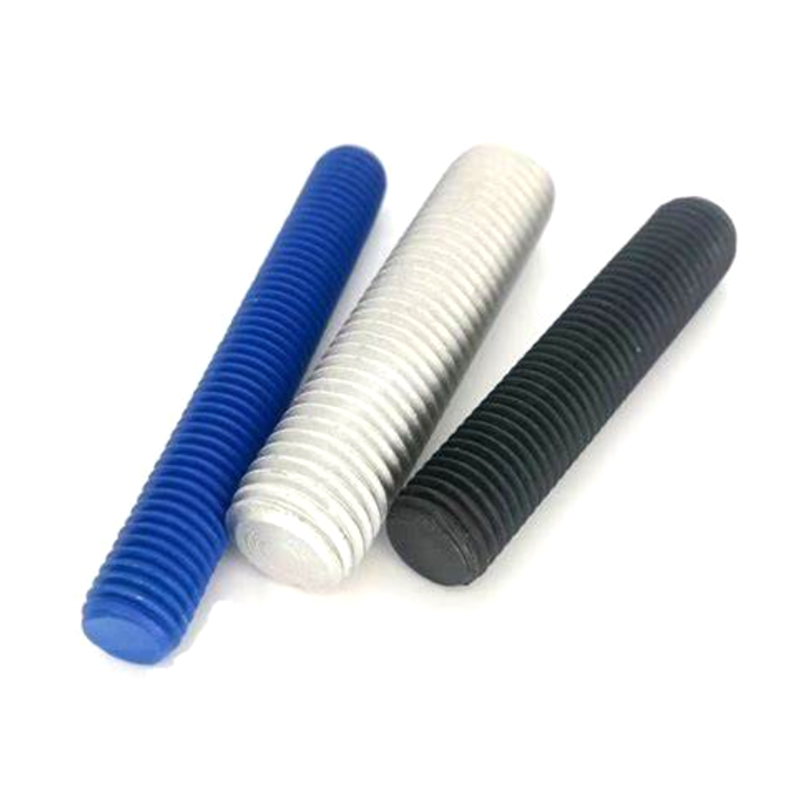

• Galvanização por imersão a quente (ASTM A153): Aceitável para hastes B7 quando adequadamente controladas, mas requer gerenciamento cuidadoso de temperatura — se a temperatura do banho de zinco fizer com que a haste atinja a faixa de revenido da liga de aço (normalmente acima de 400°F/204°C), as propriedades mecânicas poderão ser degradadas. A centrifugação após a imersão é essencial para evitar o preenchimento da rosca.

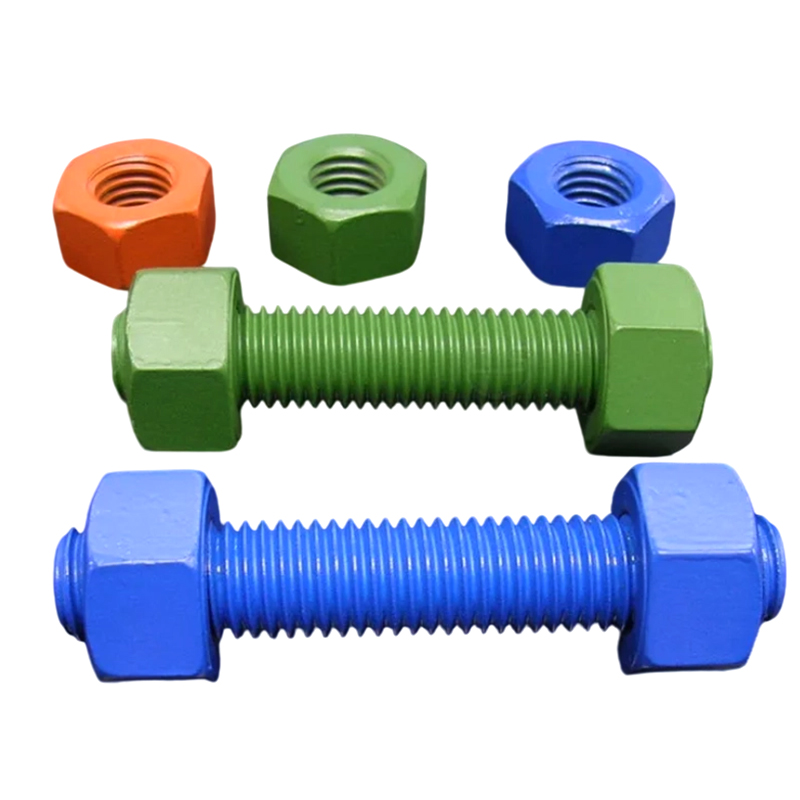

• Revestimentos de película seca de PTFE/fluoropolímero: Fornece superfícies consistentes de baixo atrito, ideais para montagens controladas por torque, onde é necessário um fator K previsível, com risco zero de HE. A espessura é normalmente de 15 a 25 µm e adiciona alterações insignificantes ao diâmetro.

Na Nantong Jinzhai Hardware Co., Ltd. — a planta de produção da Shanghai Soverchannel Industrial Co., Ltd. — a seleção do tratamento de superfície para hastes de alta resistência é feita como parte do processo de revisão de engenharia, com cada opção de revestimento avaliada em relação ao ambiente operacional do cliente, método de torque e requisitos regulatórios antes do início da produção.

Tolerâncias dimensionais e métodos de inspeção de roscas para hastes roscadas ASTM A193 B7 em juntas críticas

Ao contrário dos parafusos estruturais, onde a geometria do fixador é amplamente padronizada, as hastes roscadas ASTM A193 B7 usadas em equipamentos de pressão ou flanges de tubulações estão sujeitas a um exame mais minucioso porque geralmente são cortadas sob medida, têm rosca dupla ou são produzidas com características finais não padronizadas. A não conformidade dimensional nessas hastes – especialmente no diâmetro do passo da rosca, na retilineidade e na esquadria da extremidade – pode se traduzir diretamente na distribuição desigual da carga do parafuso em um flange, levando a caminhos de vazamento que o ciclo térmico irá piorar progressivamente.

Verificação do diâmetro do passo da rosca

O diâmetro primitivo de uma rosca externa em uma haste B7 deve estar dentro da faixa de tolerância definida pela ASME B1.1 (para roscas unificadas) ou ASME B1.13M (para roscas métricas). Os anéis medidores Go/No-Go são o padrão de produção para verificação de aprovação/reprovação, mas para juntas críticas sujeitas à ASME PCC-1 ou procedimentos de aparafusamento equivalentes, a medição do diâmetro primitivo com 3 fios é usada para obter um valor numérico real. Este método coloca três fios de diâmetro conhecido nas ranhuras da rosca e mede a distância sobre o fio com um micrômetro e, em seguida, aplica a constante de medição do fio apropriada para calcular novamente o diâmetro primitivo. É mais demorado do que a verificação do medidor, mas fornece dados de medição objetivos que podem ser incluídos nos registros de inspeção.

Tolerâncias de retidão e esquadria final

ASTM A193 não especifica diretamente a retilineidade da haste; as tolerâncias de retilineidade para hastes roscadas são regidas pela ASME B18.31.2 para hastes da série em polegadas, que define o arco máximo em 1/8 de polegada por 3 pés de comprimento para hastes padrão. Para aplicações de juntas flangeadas, requisitos de retilinidade mais rígidos são frequentemente impostos pelo padrão de engenharia do usuário final – um limite comum é 0,010 polegada por pé de comprimento da haste. A esquadria da extremidade (a perpendicularidade da face final ao eixo da haste) afeta o quão uniformemente a face do rolamento da porca carrega o flange; extremidades fora do esquadro reduzem efetivamente a área de contato e criam momentos de flexão que aumentam a tensão de tração nominal na haste.

Como um fabricante com experiência na produção de componentes de fixação de precisão para aplicações industriais exigentes, a Shanghai Soverchannel Industrial Co., Ltd. implementa inspeção dimensional de processo completo, abrangendo verificações de calibre de rosca, medição de retilineidade e verificação de dureza em cada lote de hastes roscadas ASTM A193 B7 - fornecendo aos clientes os dados de inspeção necessários para satisfazer auditorias de terceiros e requisitos de ponto de espera de engenharia.
