Porcas e arruelas de pressão: guia de seleção de tipos, materiais e antivibração

Um parafuso que se solta sob vibração não se anuncia. Simplesmente falha – gradualmente e depois de uma vez. Para engenheiros que especificam conjuntos de fixadores em motores, estruturas de veículos, carcaças de ventiladores e máquinas industriais, a combinação de porcas e arruelas de pressão é um dos métodos mais econômicos e amplamente comprovados de manter a força de fixação sob carga dinâmica. Este artigo aborda como funciona a combinação, quais tipos são adequados para quais aplicações, como combinar os materiais com o ambiente e quais tratamentos de superfície prolongam a vida útil em campo.

Como porcas e arruelas de pressão funcionam juntas

Uma porca sozinha, rosqueada em um parafuso e apertada conforme a especificação, cria uma força de fixação que mantém a junta unida. O problema é que a vibração induz micromovimentos entre os fios correspondentes. Com o tempo, estes pequenos movimentos laterais reduzem a pré-carga e a porca recua – muitas vezes sem qualquer sinal visível até a junta falhar.

Uma arruela de pressão fica entre a porca e a superfície do rolamento. À medida que a porca é apertada, ela comprime a arruela. Quando a vibração tenta afrouxar a porca, a energia elástica armazenada na arruela resiste à rotação para trás, empurrando a parte inferior da porca. O resultado é uma pré-carga mantida que uma porca sozinha não consegue sustentar em condições dinâmicas.

Este não é um emparelhamento redundante. A porca proporciona resistência de fixação e transferência de carga; a arruela de pressão fornece o mecanismo de retenção de pré-carga. Juntos, eles atendem a ambos os requisitos de uma conexão mecânica confiável: força de fixação inicial e desempenho anti-afrouxamento sustentado . Para as equipes de compras que adquirem conjuntos de fixadores completos, a seleção de ambos os componentes de um único fornecedor que entende essa interação — como a revisão de um conjunto completo gama de produtos de porcas e arruelas de um fabricante especializado em fixadores — simplifica a especificação e garante compatibilidade dimensional.

Tipos de porcas usadas em montagens sujeitas a vibrações

Nem todas as porcas são iguais em resistência à vibração, e a escolha certa depende da magnitude da carga, da frequência de montagem e da severidade do ambiente de vibração.

• Porcas hexagonais (hexágono padrão e pesado): O tipo mais comum, usado em aplicações industriais, de construção e mecânicas em geral. As porcas sextavadas pesadas têm uma face de rolamento mais larga e maior engate da rosca, tornando-as preferíveis para conexões estruturais de alta carga. Eles são o emparelhamento padrão para arruelas de pressão na maioria das especificações de montagem.

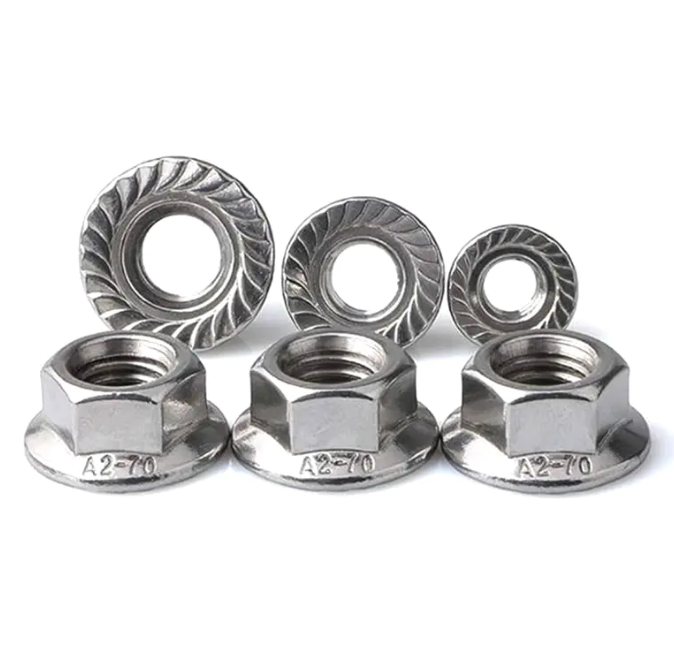

• Porcas flangeadas: Incorpora uma ampla superfície de apoio integrada que distribui a carga de fixação por uma área maior. Útil onde o material de base é macio ou onde o posicionamento preciso da arruela de pressão é difícil durante a montagem.
• Porcas de travamento de nylon: Contém uma inserção de náilon que se deforma contra as roscas do parafuso, criando travamento baseado em fricção. Adequado para cargas vibratórias mais leves e conjuntos que não são desmontados com frequência. Ao contrário das arruelas de pressão, o mecanismo de travamento se degrada com o uso repetido.
• Porcas borboleta: Projetado para aperto manual em aplicações que exigem remoção frequente. Normalmente não é usado com arruelas de pressão em cenários de alta vibração, mas é comum em conjuntos de manutenção de baixa carga.

Para a maioria das aplicações críticas em termos de vibração – motores, bombas, chassis auxiliares de veículos, equipamentos HVAC – o porca hexagonal grau 8 ou grau 10 emparelhado com uma arruela de pressão padrão ou resistente continua sendo o padrão da indústria. As porcas grau 4 são reservadas para aplicações leves e de baixa vibração, onde o custo é o principal fator.

Tipos de arruelas de pressão e quando usar cada uma

As arruelas de pressão não são um produto único. Os três tipos principais possuem características mecânicas distintas que os tornam adequados para diferentes condições de carregamento.

• Arruelas de pressão padrão (divididas): O tipo mais utilizado. Uma divisão helicoidal na arruela cria duas pontas afiadas que penetram na porca e na superfície do rolamento, adicionando resistência ao atrito junto com a pré-carga elástica. Eficaz em máquinas em geral, gabinetes elétricos e aplicações automotivas não relacionadas ao trem de força. Disponível nos tamanhos M3 a M48 sob especificações GB/T 94.1 e DIN 127 equivalentes.
• Arruelas de pressão para serviços pesados: Seção transversal mais espessa e maior taxa de mola do que arruelas padrão. Usado onde a pré-carga do parafuso é alta e o ambiente de vibração é severo — compressores, máquinas industriais pesadas e conexões estruturais de aço sujeitas a cargas dinâmicas. Eles mantêm a pré-carga sob condições em que uma arruela padrão achataria e perderia eficácia.
• Arruelas de pressão onduladas (onduladas): Múltiplas ondulações em forma de onda distribuídas ao redor da circunferência da arruela. Eles fornecem uma distribuição de carga mais suave e uniforme do que as arruelas divididas e são preferidos em instrumentos de precisão, eletrônicos e montagens mecânicas leves, onde as marcas de mordida deixadas pelas arruelas divididas são inaceitáveis ​​na superfície do rolamento.

Aço Carbono vs. Aço Inoxidável: Escolhendo o Material Certo

A seleção do material para porcas e arruelas de pressão é orientada por três fatores: exigência de resistência, exposição ambiental e custo.

Aço carbono é o padrão para aplicações industriais e de construção em geral. Oferece alta resistência à tração a baixo custo e está disponível em toda a gama de graus (4, 8, 10). Sua limitação é a suscetibilidade à corrosão – sem tratamento de superfície, os fixadores de aço carbono enferrujam em ambientes úmidos ou externos. Para máquinas internas, gabinetes fechados e ambientes secos, o aço carbono com acabamento galvanizado ou fosfatado é a escolha prática e econômica.

Aço inoxidável 304 é o grau resistente à corrosão padrão, adequado para equipamentos de processamento de alimentos, aplicações arquitetônicas, estruturas costeiras e ambientes úmidos em geral. Oferece boa resistência à corrosão na maioria das condições atmosféricas e não é magnético, o que é importante em certas aplicações elétricas. A desvantagem é a menor dureza em comparação com o aço carbono tratado termicamente – as arruelas de pressão de aço inoxidável são geralmente classificadas para cargas mais leves a médias.

Aço inoxidável 316 adiciona molibdênio à liga, melhorando significativamente a resistência à corrosão induzida por cloreto (água salgada, exposição a produtos químicos). É especificado para equipamentos marítimos, equipamentos offshore, fábricas de processamento químico e infraestrutura costeira onde o 304 acabaria por perfurar e falhar. O custo adicional acima de 304 é de aproximadamente 20–30%, justificado inteiramente pelo meio ambiente.

Um erro comum é especificar porcas de aço inoxidável com arruelas de pressão em aço carbono, ou vice-versa, sem considerar a compatibilidade galvânica. Em ambientes úmidos, metais diferentes em contato acelerarão a corrosão do material menos nobre. Combine os materiais em todo o conjunto de fixadores.

Tratamentos de superfície: combinando o acabamento com o ambiente

Para fixadores de aço carbono, o tratamento de superfície não é opcional – ele determina a vida útil. Cada um dos três tratamentos mais comuns se adapta a um nível de exposição diferente.

• Galvanização de zinco (galvanizada ou por imersão a quente): O tratamento padrão para uso interno e externo leve. O zinco galvanizado fornece proteção moderada a baixo custo e é adequado para a maioria das aplicações industriais e de construção em ambientes não agressivos. A galvanização por imersão a quente oferece um revestimento mais espesso com melhor durabilidade externa, mas pode afetar a tolerância da rosca em fixadores menores.
• Revestimento Dacromet: Revestimento em flocos de zinco-alumínio à base de água aplicado em baixa temperatura. Ele supera o zinco galvanizado em resistência à névoa salina por um fator de cinco a dez, tornando-o o tratamento especificado para componentes de carroceria automotiva, ferragens de pontes e fixadores estruturais externos. O Dacromet também não apresenta risco de fragilização por hidrogênio, o que é importante para parafusos e porcas de alta resistência (grau 10).
• Escurecimento (óxido preto): Um revestimento de conversão que fornece proteção mínima contra corrosão por si só, mas reduz a refletividade e é normalmente usado em combinação com óleo ou cera. Comum em equipamentos ópticos, máquinas de precisão e aplicações onde são necessárias aparência e resistência leve à ferrugem. Não é adequado para ambientes externos ou úmidos sem revestimento protetor adicional.

Para aplicações externas e ambientes com alta umidade, exposição química ou ar salgado, a hierarquia de seleção é clara: aço inoxidável como primeira escolha, aço carbono revestido com Dacromet como alternativa econômica e galvanização padrão somente onde a exposição for genuinamente leve. Especificar o tratamento errado é uma das causas mais comuns de falha prematura de fixadores em instalações de campo.

Cenários de aplicação: onde esta combinação apresenta melhor desempenho

A combinação de porcas e arruelas de pressão abrange uma ampla gama de indústrias, mas seu valor é mais pronunciado em três categorias de aplicação.

Motores e máquinas rotativas: Motores elétricos, bombas e ventiladores geram vibração sustentada em frequências consistentes. Os fixadores que fixam os suportes do motor, caixas de terminais e caixas de rolamentos estão sob carga cíclica constante. Arruelas de pressão padrão com porcas hexagonais grau 8 são a especificação de montagem na maioria das diretrizes dos fabricantes de motores, precisamente porque essa combinação tem décadas de desempenho comprovado em campo nessas condições.

Veículos e equipamentos de transporte: As conexões do chassi, os pontos de montagem da suspensão, os suportes do escapamento e as fixações do painel da carroceria operam em ambientes de alta vibração com ciclos de temperatura e choques induzidos pela estrada. OEMs automotivos e fornecedores de nível 1 especificam extensivamente arruelas de pressão em juntas aparafusadas sem torque e rendimento. Para gerentes de compras que buscam fixadores para montagem de veículos ou aplicações de reposição, garantir que as arruelas de pressão sejam dimensionalmente compatíveis com o grau da porca e o tamanho do parafuso é tão importante quanto a seleção do material.

Construção industrial e aço estrutural: Conexões de aço aparafusadas em edifícios industriais, plataformas e suportes de equipamentos se beneficiam de arruelas de pressão reforçadas quando a estrutura está sujeita a vibração operacional de máquinas adjacentes, carga de vento ou atividade sísmica. Nessas aplicações, parafusos estruturais de alta resistência combinados com porcas e arruelas corretamente especificadas formam o conjunto de conexão completo para o qual os engenheiros estruturais projetam.

Fornecimento e especificação: o que verificar antes de fazer o pedido

Porcas e arruelas de pressão são itens de catálogo, mas os itens de catálogo variam consideravelmente em qualidade real. Ao especificar compras para produção ou manutenção, verifique o seguinte antes de fazer pedidos de volume.

Primeiro, confirme o certificado do material. As porcas de aço carbono grau 8 e as porcas de aço inoxidável 304 parecem idênticas em uma prateleira; o certificado confirma a composição real do material e as propriedades mecânicas. Fabricantes respeitáveis ​​fornecem relatórios de teste de materiais como padrão. Segundo, verifique a conformidade dimensional com a norma relevante — DIN 934 para porcas hexagonais, DIN 127 para arruelas de pressão divididas ou a especificação ISO/ANSI equivalente para sua aplicação. Terceiro, para peças com superfície tratada, solicite resultados de testes de névoa salina. Um fixador revestido com Dacromet que alega 480 horas de resistência à névoa salina deve ter os dados de teste para comprovar isso.

Para aplicações OEM que exigem dimensões personalizadas, combinações de classes específicas ou tratamentos de superfície proprietários, trabalhar com um fabricante que ofereça Serviços de personalização de fixadores OEM e ODM garante que as especificações de montagem possam ser atendidas sem compromisso. Os produtos de catálogo padrão cobrem a maioria das aplicações; os casos extremos são onde a capacidade personalizada se torna o fator decisivo na seleção do fornecedor.
