Uma junta de flange em um oleoduto de alta pressão não falha com um aviso. Aumentos de pressão, ciclos de temperatura, meios corrosivos entram em contato com todas as superfícies — e quando o fixador apresenta desempenho inferior, as consequências são imediatas e graves. É por isso que os engenheiros e as equipes de compras nas áreas de petróleo e gás, petroquímica e geração de energia não recorrem às hastes roscadas de aço carbono padrão ao especificar conexões aparafusadas críticas. Eles especificam Hastes roscadas e parafusos prisioneiros ASTM A193 Grau B7 – e tem feito isso há décadas, porque o material sempre atende às especificações.
Este artigo explica o que torna o B7 a escolha padrão para fixação de alta pressão, onde é aplicado em toda a cadeia de valor de petróleo e gás, como se compara a tipos alternativos e o que verificar antes de fazer um pedido de aquisição em grandes quantidades.
A maioria das hastes roscadas industriais são feitas de aço de baixo ou médio carbono e funcionam de forma confiável em ambientes secos e de temperatura moderada – estruturas de construção, suportes de máquinas, suportes de bandejas de cabos elétricos. Estas são condições onde a resistência à tração é constante e a corrosão é controlável com um revestimento de zinco.
O serviço de petróleo e gás é diferente em todas as dimensões. Equipamentos de cabeça de poço, flanges de tubulações e parafusos de vasos de pressão operam em temperaturas que podem exceder 400°C. As pressões internas nos reatores de hidrogenação chegam a centenas de bar. Os meios – petróleo bruto, gases de processo de refinaria, sulfeto de hidrogênio, condensados ácidos – atacam as superfícies continuamente. E a consequência da falha da junta não é um suporte de prateleira solto; é um vazamento de processo, um incidente de segurança ou uma paralisação que custa centenas de milhares de dólares por dia.
O aço carbono padrão perde a resistência à tração rapidamente acima de 200°C, não é classificado para serviço em vasos de pressão e corrói rapidamente sem proteção de superfície que se degrada com o tempo. Estas limitações não são aceitáveis em aparafusamentos de petróleo e gás. Produtos de haste roscada e pinos projetados para aplicações industriais exigentes são o único ponto de partida apropriado para esta classe de serviço.
ASTM A193 é a especificação aplicável para materiais de aparafusamento de aço-liga e aço inoxidável para serviços em alta temperatura ou alta pressão. O grau B7 é o grau mais amplamente utilizado dentro dessa especificação. Ele designa uma liga de aço de cromo-molibdênio – normalmente AISI 4140 ou 4142 – que foi temperada e revenida para obter uma combinação precisa de resistência, tenacidade e resistência ao calor.
O processo de têmpera e revenido não é um acabamento opcional. É o mecanismo que proporciona o desempenho do B7. O aquecimento do aço até a temperatura de austenização, a têmpera rápida em óleo ou água e, em seguida, o revenido a uma temperatura mais baixa controlada refina a microestrutura e confere a resistência à tração, o limite de escoamento e a ductilidade que o padrão ASTM exige. Sem este tratamento, o mesmo aço-liga não atenderia às especificações.
| Propriedade | Requisito |
|---|---|
| Resistência à tração (min) | 125 ksi/862 MPa |
| Força de rendimento (min) | 105 ksi/724 MPa |
| Alongamento (min) | 16% |
| Redução de área (min) | 50% |
| Dureza (máx.) | 35 HRC / 321 HBW |
| Temperatura máxima de serviço | ~450°C (840°F) |
O máximo de dureza é tão importante quanto os mínimos. A dureza máxima a 35 HRC controla a suscetibilidade à fragilização por hidrogênio e à corrosão sob tensão – modos de falha que são importantes em ambientes que contêm hidrogênio ou sulfeto de hidrogênio úmido. Para uma visão geral completa da estrutura de especificação, orientação técnica sobre classificações de materiais para parafusos ASTM A193 fornece contexto útil sobre cobertura de notas e antecedentes históricos.

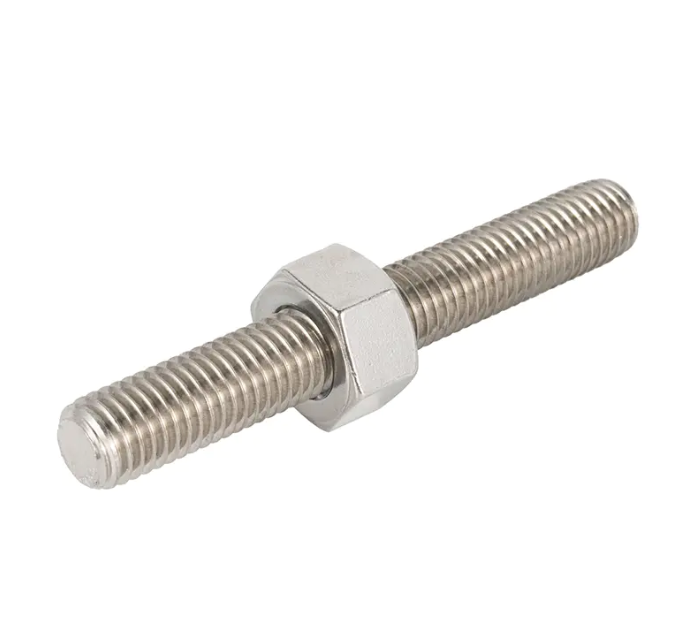

Nosso Hastes roscadas ASTM A193 B7 certificadas para requisitos de serviço de alta pressão são produzidos de acordo com as especificações completas, com relatórios de teste de materiais disponíveis por lote de produção.
As hastes roscadas e os parafusos prisioneiros B7 aparecem em toda a cadeia de valor de petróleo e gás, desde o equipamento de perfuração a montante até o processamento de refinaria a jusante. O fio condutor é sempre o mesmo: alta pressão, temperatura elevada ou exposição agressiva a produtos químicos – geralmente todos os três simultaneamente.
Cada junta flangeada em um oleoduto ou gasoduto de alta pressão é um potencial ponto de vazamento. Os parafusos prisioneiros B7, combinados com porcas sextavadas pesadas ASTM A194 Grau 2H, são o sistema de fixação padrão para flanges ASME B16.5 na Classe 600, Classe 900 e acima. A combinação fornece a carga do parafuso necessária para assentar a gaxeta de maneira uniforme e manter a vedação por meio de ciclos de pressão e temperatura ao longo da vida operacional da tubulação.
Os reatores de hidrogenação de refinaria operam em pressões parciais de hidrogênio que podem atingir 200 bar ou mais, em temperaturas acima de 300°C. O parafuso que veda os flanges do reator deve manter a força de fixação na temperatura sem relaxamento de fluência que abriria a junta. A retenção do limite de escoamento do B7 em temperaturas elevadas - significativamente melhor do que o aço carbono padrão - torna-o o material especificado nos códigos de vasos da Seção VIII da ASME para este serviço.
Na cabeça do poço, os conjuntos de árvores de Natal e as conexões do manifold são juntas aparafusadas que devem resistir à pressão do poço durante toda a vida útil do poço. Os parafusos prisioneiros B7 fornecem a capacidade de tração para equipamentos com classificação API 6A e ASME, mantendo a estabilidade dimensional nas amplas oscilações de temperatura entre a temperatura ambiente da superfície e a temperatura do fluido produzido.
Os equipamentos de armazenamento e transferência de GNL apresentam o desafio oposto: frio extremo em vez de calor. O aço-liga B7 padrão perde resistência ao impacto em temperaturas abaixo de zero, razão pela qual as aplicações de GNL exigem um grau diferente. Para estes serviços, nossos Hastes roscadas ASTM A320 L7 certificadas para serviço criogênico e em baixa temperatura são a especificação correta - projetados para os requisitos de resistência ao impacto que o B7 não atende.
B7 é a escolha certa para a maioria dos parafusos de óleo e gás de alta pressão, mas não é a escolha certa para todas as aplicações. Compreender quando especificar uma variante ou alternativa evita subespecificações e custos desnecessários.
O A354 Grau BD tem maior resistência à tração que o B7 – cerca de 150 ksi no mínimo versus 125 ksi – e é o padrão para chassis automotivos e aplicações estruturais pesadas em temperaturas ambientes. A principal distinção é a resistência ao calor. B7 retém uma resistência significativa até aproximadamente 450°C; O aço-liga grau 8 não. Para serviços flangeados de petróleo e gás em temperaturas elevadas, B7 é a especificação correta, independentemente da comparação da resistência à tração. O grau 8 é adequado para aparafusamentos estruturais à temperatura ambiente, onde a resistência estática máxima é a restrição do projeto.
B7M é uma variante de menor dureza da mesma liga, produzida com um máximo de 22 HRC em vez dos 35 HRC do B7. A dureza mais baixa reduz significativamente a suscetibilidade à fissuração por tensão por sulfeto (SSC) em ambientes contendo sulfeto de hidrogênio úmido - a condição definida na NACE MR0175/ISO 15156 como "serviço ácido". Se o gasoduto ou navio manusear petróleo bruto ácido ou gás contendo H₂S em fase aquosa, B7M é a especificação exigida, não o padrão B7. A compensação é menor resistência à tração e ao escoamento, o que afeta o projeto da junta. O padrão B7 não é aceitável para serviço ácido conforme especificado; o teto de dureza é muito alto.
Para aplicações acima do teto de temperatura do B7 - certos reatores de reforma, flanges de superaquecedores de vapor e parafusos de geração de energia em alta temperatura - ASTM A193 B16 (uma liga de cromo-molibdênio-vanádio) mantém a resistência em temperaturas onde B7 começa a relaxar. B16 acarreta um custo adicional significativo e é um grau de especialista; confirme a temperatura real de serviço em relação aos requisitos do código de projeto antes de atualizar.
| Nota | Característica principal | Aplicação típica |
|---|---|---|
| ASTM A193 B7 | 125 ksi de tração, classificado para ~450°C | Flanges de petróleo e gás, vasos de pressão, oleodutos |
| ASTM A193 B7M | Dureza inferior, resistente a SSC | Serviço ácido (ambientes H₂S) |
| ASTM A320 L7 | Resistência de alto impacto em temperaturas abaixo de zero | GNL, armazenamento criogênico, serviço frio |
| A354 Grau BD (Grau 8) | 150 ksi de tração, somente temperatura ambiente | Aço estrutural, automotivo, maquinaria pesada |
| ASTM A193 B16 | Retenção de resistência acima de 450°C | Superaquecedores a vapor, reatores de temperatura muito alta |
A composição de liga de aço do B7 oferece excelente desempenho mecânico, mas modesta resistência à corrosão inerente. Em plataformas offshore, refinarias costeiras, ambientes de processamento químico e qualquer serviço com exposição cíclica à umidade, o tratamento de superfície é um fator primordial no intervalo de manutenção e na vida útil total do conjunto de fixadores.
Dacromet é o tratamento de especificação para pinos B7 em ambientes de corrosão exigentes. O revestimento – um sistema de flocos de zinco-alumínio à base de água curado a aproximadamente 300°C – fornece de 500 a 1.000 horas de resistência neutra à névoa salina em testes padronizados, superando significativamente o desempenho do zinco galvanizado. Criticamente, o Dacromet é aplicado sem processos eletroquímicos, o que significa que não há absorção de hidrogênio e nenhum risco de fragilização por hidrogênio. Para fixadores B7 de alta resistência, onde a fragilização é uma preocupação, isso é importante. A espessura do filme de 8 a 12 mícrons permite que as roscas revestidas permaneçam dentro da classe de tolerância sem o rosqueamento superdimensionado exigido pela galvanização por imersão a quente.
Uma camada de PTFE aplicada sobre Dacromet resolve o problema de fricção da rosca que causa dispersão de torque durante a instalação de conjuntos de parafusos prisioneiros de grande diâmetro. O coeficiente de atrito uniforme em todos os pinos em um padrão de flange com vários parafusos é essencial para obter uma tensão de assentamento consistente da junta – a base de uma junta sem vazamentos. O acabamento PTFE também reduz o risco de escoriações em pinos de grande diâmetro (M27 e superiores) onde os torques de instalação são altos.
O zinco galvanizado fornece proteção adequada para hastes B7 em ambientes internos moderados ou externos protegidos. Não é especificado para serviços offshore, instalações costeiras ou ambientes com respingos de produtos químicos. A principal vantagem é o custo e a disponibilidade; para aplicações industriais de uso geral de alta resistência, onde o ambiente de instalação não é agressivo, o B7 zincado é a escolha econômica.
As hastes roscadas B7 para serviço de equipamentos de pressão regulada exigem documentação e verificação que vão além da verificação dimensional e da inspeção visual. A lista de verificação a seguir reflete os requisitos mínimos de qualidade para aquisições em aplicações de petróleo e gás, petroquímica e geração de energia.
A aquisição de hastes roscadas e pinos roscados B7 de um fabricante com capacidade de produção integrada — descabeçamento a frio, laminação de roscas, tratamento térmico e tratamento de superfície sob um sistema de gerenciamento de qualidade — fornece a rastreabilidade e a consistência de lote que as aplicações de serviços críticos exigem. Para especificações fora das faixas comerciais padrão, a capacidade de fabricação personalizada é o fator determinante para que um fornecedor possa realmente entregar o que a especificação de engenharia exige.
