Como a ASTM A320 L7 alcança resistência ao impacto em temperaturas criogênicas

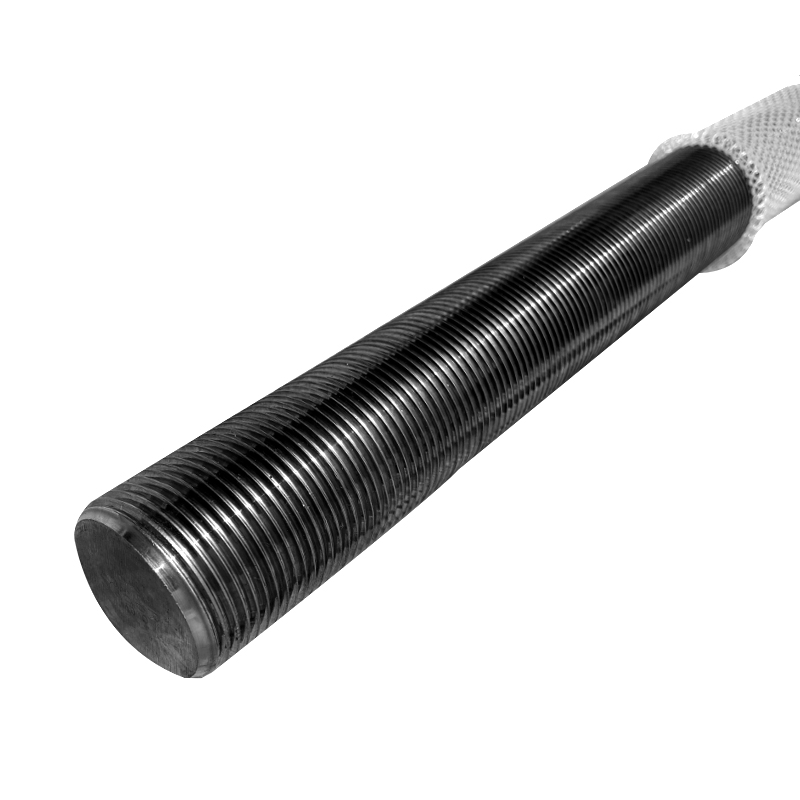

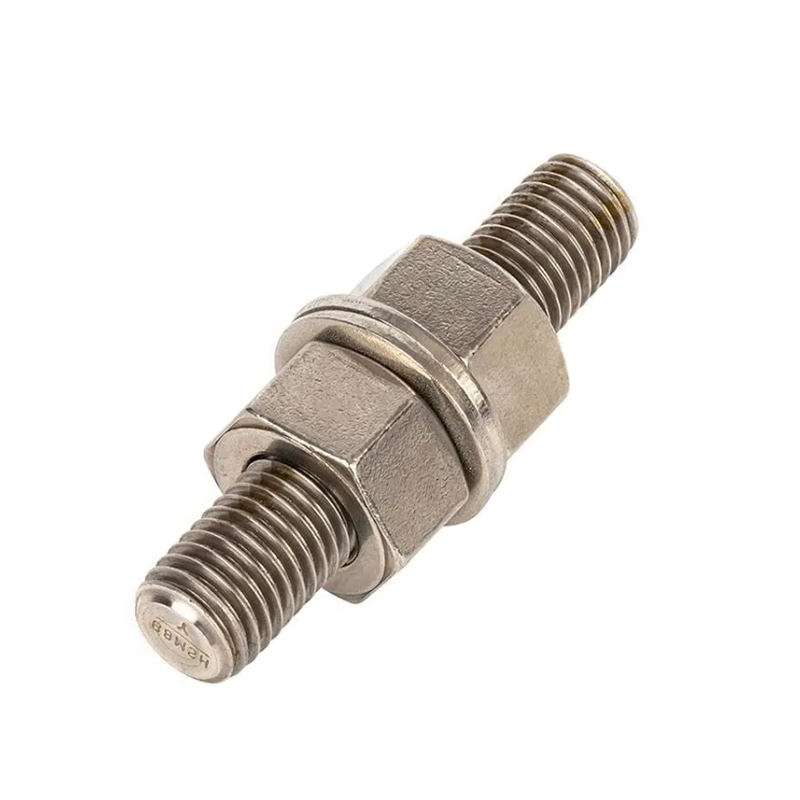

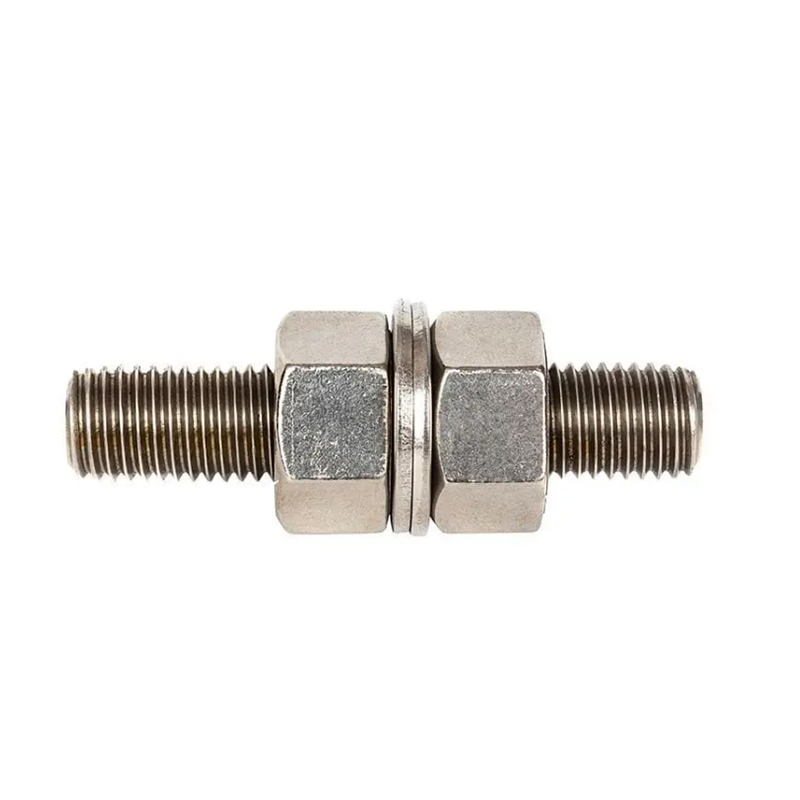

Hastes rosqueadas ASTM A320 L7 são produzidos a partir da mesma liga de aço cromo-molibdênio (4140/4142) que ASTM A193 B7, mas os dois graus não são intercambiáveis. O diferenciador crítico é um teste de impacto Charpy V-notch obrigatório que L7 deve passar a -150°F (-101°C), com uma energia mínima absorvida de 20 ft·lbf (27 J) em média em três amostras, e nenhuma amostra caindo abaixo de 15 ft·lbf (20 J). Este requisito não existe na especificação A193 B7 - as hastes B7 são testadas apenas quanto às propriedades de tração, sem verificação documentada de tenacidade em baixa temperatura. Em serviço em temperaturas criogênicas, uma haste B7 pode fraturar de maneira frágil sob carga de impacto, mesmo parecendo atender a todos os requisitos de dureza e tração, porque os aços ferrítico-perlíticos e martensíticos passam por uma transição dúctil para frágil à medida que a temperatura cai.

Alcançar uma resistência ao impacto consistente no aço Cr-Mo a -150°F requer um controle cuidadoso de três variáveis metalúrgicas que não são simplesmente uma função da química da liga:

• Temperatura de austenitização e tempo de imersão: Austenitização insuficiente deixa carbonetos não dissolvidos que atuam como locais de iniciação de trincas. O aço deve ser mantido a uma temperatura alta o suficiente para dissolver completamente os carbonetos em austenita antes da têmpera - normalmente 1.550–1.650°F (843–899°C) para 4140.
• Temperatura de têmpera: Temperaturas de revenimento mais altas melhoram a tenacidade, permitindo que o carbono seja redistribuído da estrutura da martensita em precipitados finos de metal duro, aliviando as tensões internas. Para L7, o revenido geralmente é realizado a 1.100–1.200°F (593–649°C), que é superior ao mínimo permitido para B7, trocando deliberadamente uma quantidade modesta de resistência à tração por melhor ductilidade.
• Controle de tamanho de grão: O tamanho de grão austenítico fino se correlaciona diretamente com a melhor tenacidade em baixas temperaturas. Adições de alumínio ou nióbio como refinadores de grãos, combinadas com reduções controladas de laminação antes do tratamento térmico, ajudam a suprimir o crescimento de grãos durante a austenitização.

fornece hastes roscadas ASTM A320 L7 com documentação completa de teste de impacto Charpy, com cada lote testado na condição exigida de -150°F por laboratórios credenciados, dando aos usuários finais a rastreabilidade necessária para conformidade de equipamentos de pressão sob a Seção VIII da ASME e códigos equivalentes.

L7 vs. L7M vs. L43: Escolhendo a subclasse A320 certa para sua aplicação

A ASTM A320 abrange vários subgraus além do L7, e selecionar o errado para uma aplicação criogênica é um erro de aquisição comum que é difícil de detectar durante a inspeção de recebimento, mas potencialmente sério em serviço. Os três subgraus especificados com mais frequência – L7, L7M e L43 – diferem no material de base, no nível de resistência e na temperatura mais baixa na qual o teste de impacto é realizado.

A diferença prática entre L7 e L7M é o nível de força, não a química. L7M usa a mesma liga 4140/4142, mas é temperada com uma dureza mais baixa (máx. 235 HBW vs. máx. 321 HBW para L7), produzindo menor resistência, mas maior ductilidade e suscetibilidade reduzida à corrosão sob tensão em ambientes de serviço ácido ou de sulfeto de hidrogênio. L7M é especificamente mencionado na NACE MR0175/ISO 15156 como aceitável para uso em serviços de petróleo e gás contendo H₂S, onde L7 não o é, tornando a distinção crítica em aplicações de dutos upstream e midstream.

L43 (liga 4340) adiciona níquel à química Cr-Mo, o que melhora a temperabilidade em grandes diâmetros e proporciona tenacidade marginalmente melhor com resistência equivalente. É normalmente preferido ao L7 quando os diâmetros das hastes excedem 2½ polegadas e as propriedades mecânicas da seção transversal completa devem ser demonstradas - o teor de níquel garante uma temperabilidade profunda que o Cr-Mo simples não consegue alcançar em seções grandes, mesmo com têmpera agressiva.

Efeitos da contração térmica em conjuntos de flange aparafusados L7 em temperaturas operacionais criogênicas

Um dos desafios de engenharia menos discutidos no projeto de juntas aparafusadas criogênicas é a contração térmica diferencial entre as hastes roscadas ASTM A320 L7 e o material do corpo do flange. Quando um conjunto esfria da temperatura ambiente de instalação (aproximadamente 70°F / 21°C) para condições de operação em nitrogênio líquido ou temperaturas de GNL (-250 a -320°F / -157 a -196°C), cada componente encolhe - mas não na mesma quantidade. Se o flange for feito de aço inoxidável austenítico (coeficiente de expansão térmica aproximadamente 9,9 × 10⁻⁶/°F) e as hastes forem Cr-Mo L7 (aproximadamente 6,7 × 10⁻⁶/°F), o flange se contrai mais do que as hastes na mesma queda de temperatura. O resultado é um aumento líquido na tensão do parafuso durante o resfriamento – o oposto do que ocorre em serviços de alta temperatura, onde a expansão diferencial tende a relaxar a carga do parafuso.

Para um exemplo prático: um conjunto de flange de 12 polegadas e 300 lb resfriado de 70°F a -270°F sofre um delta de temperatura de 340°F. Em um comprimento típico de pino de 8 polegadas, o flange de aço inoxidável austenítico contrai aproximadamente 0,027 polegadas a mais do que a haste L7. Este alongamento adicional se traduz em um aumento na tensão do parafuso de aproximadamente 13–18 ksi dependendo do diâmetro e módulo da haste, aproximando o conjunto do rendimento se a tensão inicial do parafuso já estiver próxima dos 50–65% de rendimento recomendados usados ​​na maioria dos procedimentos de torque a frio.

As práticas de design que mitigam esse risco incluem:

• Reduzindo a tensão inicial do parafuso: Visando 40–50% de rendimento na instalação ambiente, em vez dos 65% comumente usados em serviços em temperatura ambiente, deixando margem para o estresse adicional adicionado durante o resfriamento.
• Materiais correspondentes de flange e haste: A especificação de hastes de liga inoxidável ou austenítica (ASTM A320 B8M/Grau 8M) quando o flange é de aço inoxidável austenítico minimiza a incompatibilidade de contração diferencial, embora a menor resistência dos graus austeníticos possa exigir diâmetros maiores.
• Usando arruelas Belleville: As arruelas de disco acionadas por mola sob a porca atuam como um elemento de conformidade, absorvendo alterações dimensionais na pilha de juntas e mantendo uma carga de fixação mais consistente durante o ciclo de temperatura.
• Retorque após o primeiro resfriamento: Em juntas não isoladas ou acessíveis, o novo torque após o primeiro ciclo térmico até a temperatura operacional verifica e redefine a carga de fixação para o valor alvo.

A Nantong Jinzhai Hardware Co., Ltd., operando sob a Shanghai Soverchannel Industrial Co., Ltd., produz hastes roscadas ASTM A320 L7 com tolerâncias dimensionais rígidas e fornece aos clientes certificações de materiais que incluem propriedades mecânicas medidas reais - dados que são indispensáveis ​​para os cálculos de tensão que sustentam o projeto de juntas para serviço a frio.

Práticas de armazenamento, manuseio e preservação para hastes L7 antes da instalação em serviço frio

As hastes roscadas ASTM A320 L7 destinadas ao serviço criogênico são frequentemente danificadas ou comprometidas antes mesmo de chegarem ao flange - devido ao armazenamento inadequado, danos no manuseio mecânico ou contaminação durante o transporte. Ao contrário dos fixadores de serviço ambiental, onde pequenas marcas de ferrugem ou manuseio na superfície são frequentemente aceitáveis, as hastes de serviço criogênico exigem protocolos de preservação mais rígidos porque defeitos de superfície que seriam benignos à temperatura ambiente podem servir como locais de concentração de tensão onde a fratura frágil se inicia sob o efeito combinado de baixa temperatura e alta tensão do parafuso.

Proteção de thread durante armazenamento e trânsito

As roscas nas hastes L7 de alta resistência devem ser protegidas com tampas plásticas ou fita protetora de rosca desde o momento da fabricação até a instalação. As roscas expostas expostas em um ambiente de armazém acumulam produtos de corrosão que alteram o coeficiente de atrito efetivo da rosca — um problema direto para qualquer procedimento de instalação que utilize o torque como substituto da carga de fixação. Mesmo uma leve ferrugem nos flancos da rosca pode alterar o fator K de tensão de torque em 15–25%, o que significa que uma haste com torque correto fornece significativamente menos carga de fixação do que o esperado. Os protetores de rosca também evitam amassados ​​e cortes mecânicos que aumentam as concentrações de tensão local na raiz da rosca, onde a seção transversal da haste já está no mínimo.

Compatibilidade do revestimento com temperaturas criogênicas

Nem todos os revestimentos de proteção contra corrosão permanecem funcionais ou dimensionalmente estáveis em temperaturas criogênicas. Os revestimentos orgânicos ricos em zinco e alguns primers à base de epóxi fragilizam abaixo de -100°F e podem rachar ou delaminar durante o choque térmico quando o conjunto é resfriado pela primeira vez até a temperatura operacional, gerando detritos que contaminam o fluido do processo. Para hastes L7 em serviço de GNL ou nitrogênio líquido, as opções preferidas são hastes nuas (sem revestimento) armazenadas em ambientes com umidade controlada, revestimentos leves de película de óleo que são removidos imediatamente antes da instalação ou revestimentos finos de silicato de zinco inorgânico verificados quanto ao desempenho em baixas temperaturas. Os lubrificantes de película seca de PTFE são comumente aplicados na face do rolamento da rosca e da porca especificamente para fornecer lubrificação consistente em baixas temperaturas, onde os lubrificantes à base de óleo podem congelar.
