Hastes totalmente roscadas: aplicações industriais, graus e guia de seleção

Caminhe por qualquer grande canteiro de obras, planta industrial ou instalação elétrica e você encontrará hastes roscadas passando por ele — mantendo as grades do teto no lugar, ancorando bases de equipamentos, suportando bandejas de cabos e amarrando aço estrutural. Entre os diferentes tipos disponíveis, as hastes totalmente roscadas destacam-se como as mais versáteis: rosqueados continuamente de uma extremidade à outra, eles podem ser cortados em qualquer comprimento necessário no local, posicionados em qualquer ponto ao longo de seu comprimento e ajustados após a instalação. Para engenheiros e equipes de compras que adquirem fixadores em diversas aplicações, essa flexibilidade é uma vantagem operacional significativa. Este guia aborda o que são hastes totalmente rosqueadas, onde elas são usadas, como selecionar o grau certo e o que observar durante a instalação.

O que torna as hastes totalmente roscadas diferentes de outros fixadores

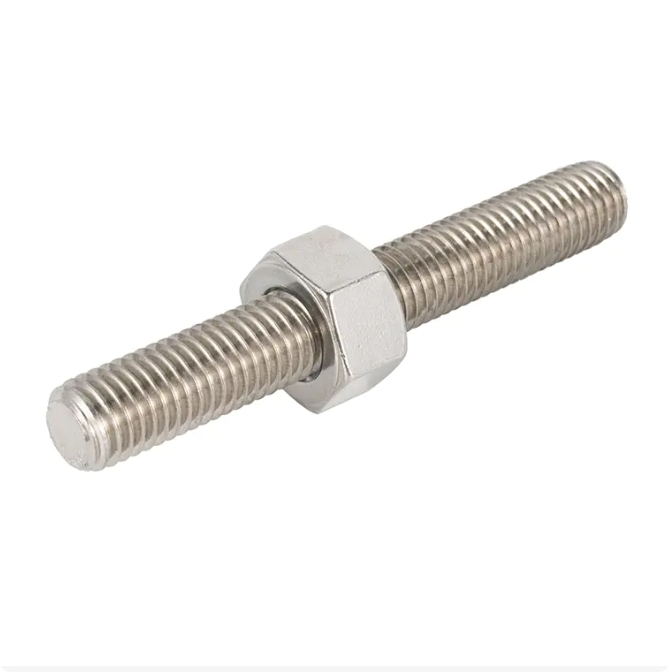

A característica definidora de uma haste totalmente rosqueada é a rosca contínua ao longo de todo o seu comprimento — sem haste lisa, sem seção intermediária não rosqueada. Esse único recurso de design cria recursos que fixadores parcialmente rosqueados não conseguem igualar.

Compare os principais tipos lado a lado:

Como uma haste totalmente roscada não tem cabeça nem dependência de comprimento fixo, ela é especialmente adequada para aplicações de longo vão — suspensões de teto, suportes de tubos aéreos, tirantes estruturais — onde o ponto de conexão varia e o corte no local é uma prática padrão. Uma porca pode ser posicionada em qualquer lugar ao longo da haste, e duas hastes podem ser unidas de ponta a ponta usando uma porca de acoplamento, estendendo o alcance sem fabricação especializada.

Explore nosso gama de produtos de haste totalmente roscada para dimensões padrão e personalizadas em aços carbono, ligas de aço e aços inoxidáveis.

Principais aplicações industriais de hastes totalmente roscadas

Poucos fixadores aparecem em tantos setores distintos quanto a haste totalmente roscada. Sua combinação de ajustabilidade, resistência à tração e disponibilidade em materiais resistentes à corrosão o torna a escolha padrão para tarefas de fixação de longo alcance nos seguintes setores.

Construção — Estrutura de aço, vigas de teto e fixação pré-embutida

Na construção estrutural, hastes totalmente roscadas são usadas para unir componentes de estrutura de aço, conectar sistemas de ancoragem embutidos em concreto a estruturas acima do nível do solo e suspender sistemas de grade de teto de lajes suspensas. Sua capacidade de serem cortados em comprimentos precisos no local elimina a necessidade de fixadores fabricados sob medida para cada ponto de conexão. Hastes pré-embutidas moldadas no concreto durante o vazamento criam pontos de ancoragem para conexões estruturais subsequentes — uma técnica amplamente utilizada em bases de colunas, fundações de equipamentos e sistemas de suporte de paredes de cortina. Para conexões estruturais de aço, parafusos de alta resistência com estrutura de aço complementar hastes roscadas onde é necessária maior força de fixação em padrões de parafusos compactos.

Conexões de máquinas — montagem de equipamentos e estrutura

Na fabricação de máquinas e na montagem de equipamentos industriais, hastes totalmente roscadas servem como parafusos de fixação da estrutura, elementos de posicionamento do gabarito e parafusos de avanço ajustáveis, onde uma porca deslizante deve se mover ao longo do comprimento da haste. A rosca contínua permite que a posição dos componentes conectados seja ajustada após a montagem — uma capacidade que os parafusos de comprimento fixo não podem fornecer. Isso os torna componentes padrão em estruturas de máquinas, dispositivos de teste e sistemas de montagem modulares, onde o ajuste fino dimensional faz parte do processo de instalação.

Indústria de energia — Bandejas de cabos, suportes de cabos e fixação de transformadores

As instalações elétricas dependem muito de hastes roscadas para suspender bandejas de cabos de tetos e paredes estruturais, suportar conduítes e fixar equipamentos de transformadores e aparelhagens de manobra às estruturas de montagem. As hastes são normalmente combinadas com porcas de canal e porcas de mola para reposicionamento sem ferramentas ao longo dos sistemas de canais de suporte — o método de suspensão padrão em trabalhos elétricos comerciais e industriais. A velocidade de instalação e a flexibilidade posicional fazem das hastes totalmente roscadas o fixador preferido para esses sistemas.

Engenharia Petroquímica e de Oleodutos — Conexões de Longa Distância e Fixação Resistente à Corrosão

Em plantas petroquímicas e infraestrutura de oleodutos, hastes roscadas são usadas para dar suporte a oleodutos em longos trechos horizontais, fixar válvulas e instrumentação em racks de tubos e fixar tanques e vasos de pressão em suportes estruturais. Os ambientes exigentes das refinarias e plantas de processamento químico — altas temperaturas, exposição química, umidade elevada — exigem materiais com grau especificado em vez de aço carbono padrão. É aqui que os tipos de ligas de aço e as variantes de aço inoxidável se tornam essenciais, conforme abordado na seção de materiais abaixo.

Engenharia de decoração — instalação interna, iluminação e ajuste de parede cortina

Em trabalhos de adaptação arquitetônica e interna, hastes totalmente rosqueadas fornecem o sistema de suspensão ajustável para luminárias suspensas, elementos decorativos de teto e ajuste de suporte de parede de cortina. A capacidade de posicionar uma porca em qualquer lugar ao longo do comprimento da haste e travá-la no lugar permite que os empreiteiros ajustem as alturas de instalação após a haste ser fixada — uma vantagem prática ao trabalhar com tetos estruturais irregulares ou superfícies inclinadas.

Graus de materiais e requisitos de desempenho

Selecionar o grau correto do material é a decisão de especificação mais importante para hastes totalmente roscadas. Cada uma das três categorias principais aborda um conjunto distinto de condições de trabalho.

Aço carbono padrão — aplicações de uso geral

Hastes roscadas de aço de baixo e médio carbono (comumente atendendo aos padrões ASTM A307 Grau A ou DIN/ISO equivalentes) são a escolha padrão para aplicações estruturais internas, ambientes secos e montagens não críticas. Eles oferecem o melhor valor por unidade de resistência à tração e são fáceis de cortar, rosquear e galvanizar para proteção moderada contra corrosão. Para construção padrão, estrutura de máquinas e trabalhos elétricos internos em ambientes protegidos, o aço carbono é normalmente a especificação apropriada.

Aço de liga de alta resistência — serviço de carga pesada e alta temperatura

Quando o aço carbono padrão é insuficiente — são especificados sistemas de tubulação de alta pressão, equipamentos de geração de energia, conjuntos de vasos de pressão e conexões estruturais que exigem resistência à tração elevada — graus de liga de aço. O mais amplamente utilizado é o ASTM A193 Grau B7, um aço de liga de cromo-molibdênio que é temperado e revenido para atingir um limite de escoamento mínimo de 105 ksi e resistência à tração de 125 ksi. Ele é classificado para temperaturas de serviço de até 427°C (800°F), tornando-se a especificação padrão para petróleo e gás, geração de energia e fixação industrial pesada. Nosso Hastes roscadas ASTM A193 B7 para serviço em alta temperatura são produzidos de acordo com as especificações completas, com relatórios de testes de materiais disponíveis por lote.

Para aplicações criogênicas e de baixa temperatura — comuns em instalações de GNL e infraestrutura de armazenamento refrigerado — ASTM A320 Grau L7 fornece a tenacidade ao impacto necessária em temperaturas abaixo de zero que a liga de aço B7 padrão não pode fornecer. Veja o nosso Hastes roscadas ASTM A320 L7 para serviço em baixa temperatura para especificações e tamanhos disponíveis.

Aço inoxidável — Ambientes resistentes à corrosão e de alta limpeza

Em ambientes onde o aço carbono corrói inaceitavelmente rápido — construção costeira, processamento químico, instalações alimentícias e farmacêuticas, trabalhos arquitetônicos ao ar livre — hastes roscadas de aço inoxidável são especificadas. O grau 304 abrange a maioria das aplicações internas e externas em geral. O grau 316, que contém molibdênio para maior resistência a cloretos e exposição química, é necessário em ambientes marinhos, petroquímicos e de lavagem ácida. A desvantagem é o custo: as barras de aço inoxidável têm um preço significativamente mais alto do que o aço carbono, e é por isso que a avaliação ambiental correta antes da especificação é importante.

Como selecionar a haste totalmente roscada certa para seu projeto

Quatro dimensões de especificação determinam se uma haste totalmente roscada funcionará corretamente em uma determinada aplicação.

1. Diâmetro e passo da rosca

O diâmetro e o passo da rosca devem corresponder às porcas e furos roscados no conjunto. As hastes métricas seguem os padrões ISO (M6 a M64 são as mais comuns em trabalhos industriais); as hastes da série em polegadas seguem UNC ou UNF conforme ASME B1.1. Misturar hardware métrico e em polegadas é um erro comum de instalação que causa remoção de rosca — confirme o padrão de rosca de todos os componentes correspondentes antes de fazer o pedido.

2. Comprimento e corte no local

Hastes totalmente roscadas são normalmente fornecidas em comprimentos padrão de 1 metro ou 3 metros (ou comprimentos imperiais equivalentes) e cortadas no tamanho certo no local usando uma serra, esmerilhadeira angular ou cortador de haste. Após o corte, a extremidade cortada deve ser rebarbada e, quando necessário, recolocada com uma matriz restauradora de rosca para garantir um engate limpo da porca. Encomendar hastes próximas ao comprimento necessário reduz tanto o desperdício de material quanto o tempo de corte.

3. Tratamento de superfície

Para barras de aço carbono em ambientes externos ou moderadamente corrosivos, a galvanoplastia (eletrogalvanizada) fornece proteção básica. A galvanização por imersão a quente oferece revestimento mais pesado e vida útil externa significativamente mais longa. Para ambientes de corrosão severa, especificar aço inoxidável é mais confiável do que depender de revestimentos de superfície em aço carbono. Nosso porcas sextavadas pesadas para conjuntos de hastes roscadas estão disponíveis em tratamentos de superfície correspondentes para garantir compatibilidade galvânica em todo o conjunto de fixadores.

4. Compatibilidade de hardware de acoplamento

Uma haste totalmente rosqueada funciona como parte de um sistema. As porcas, arruelas e acoplamentos emparelhados com ele devem corresponder ao padrão da rosca, grau e tratamento de superfície. Para hastes de liga de alta resistência (B7), o par padrão são porcas sextavadas pesadas ASTM A194 Grau 2H. Para hastes de aço inoxidável, use porcas de aço inoxidável do mesmo grau para evitar corrosão galvânica na interface. A incompatibilidade entre o grau da porca e o grau da haste — particularmente usando porcas de resistência padrão em hastes de alta resistência — transfere a tensão para o componente mais fraco e compromete a capacidade nominal do conjunto.

Dicas de instalação e erros comuns a evitar

Hastes totalmente roscadas são fáceis de instalar, mas alguns erros recorrentes são responsáveis pela maioria das falhas de campo.

Corte sem rebarbação. Uma extremidade cortada com uma rebarba ou rosca comprimida não encaixará na porca de forma limpa. Sempre rebarbe as pontas cortadas com uma lima ou moedor e corte novamente a linha com uma matriz se o corte foi feito com uma lâmina que distorceu o perfil da linha. Forçar uma porca em uma rosca danificada causa corrosão e dificulta ou impossibilita a desmontagem subsequente.

Subaperto em aplicações de suspensão. Hastes roscadas em suspensão suspensa — grades de teto, bandejas de cabos, iluminação — dependem do torque correto da porca para manter a carga de fixação contra vibração. Conexões mal apertadas recuam gradualmente, especialmente em ambientes com vibração mecânica de equipamentos HVAC ou tráfego de pedestres nos andares acima. Use uma chave de torque ou uma chave de impacto calibrada e aplique um composto de travamento de rosca onde a vibração for esperada.

Ignorando o sistema antigripante em conjuntos de aço inoxidável. Roscas de aço inoxidável são propensas a corrosão — a camada de óxido que dá ao aço inoxidável sua resistência à corrosão também aumenta o atrito entre as roscas de aço inoxidável correspondentes sob torque. Assim que a irritação começar, a porca agarra e a haste deve ser cortada. Aplique dissulfeto de molibdênio ou composto antigripante à base de PTFE em fios de aço inoxidável antes da montagem e aperte lentamente com a mão antes de aplicar o torque.

Usando a porca errada. Em aplicações estruturais e de pressão de alta carga, a porca deve ser classificada para corresponder à haste. Uma porca sextavada padrão em uma haste A193 B7 irá se soltar antes que a haste ceda — o modo de falha está na porca, não na haste, e o conjunto não dá nenhum aviso antes de soltar. Especifique porcas sextavadas pesadas de acordo com o grau ASTM A194 apropriado para todos os conjuntos de hastes de alta resistência.

Ignorando a expansão térmica em serviços de alta temperatura. Em aplicações de geração de energia e petroquímicas onde as hastes operam em temperaturas elevadas, o conjunto deve acomodar a expansão térmica. Conexões de extremidade fixa sem tolerância à expansão criam tensão de flexão na haste à medida que o sistema aquece. Consulte o padrão de engenharia aplicável para requisitos de juntas de expansão ao especificar hastes totalmente roscadas para serviço em alta temperatura.
