Visão geral dos símbolos e padrões de roscas comuns

I. Símbolos de rosca comuns
①NPT (Frea de tubulação nacional): uma linha de tubo cônica americana padrão com um ângulo de linha de 60 °, comumente usado para aplicações de uso geral.
②Pt (fio de tubo cônico padrão britânico): uma rosca de angular do ângulo de rosca de 55 ° amplamente usada para vedação. Os fios britânicos de tubos são fios finos para manter a força, pois fios mais profundos enfraquecem o diâmetro externo do tubo.
③pf (rosca do tubo paralelo): um tipo de rosca reta usada nas conexões do tubo.
④G (Thread Thread Whitworth): Uma rosca de tubo de vedação não-thread de 55 ° dentro da família Whitworth. "G" representa roscas de tubos cilíndricos, onde as variações de 55 ° e 60 ° são baseadas em aplicações funcionais específicas.
⑤zg (fio de tubo cônico): um tipo de rosca cônica comumente encontrada em acessórios para tubos de água, anteriormente indicada como RC nos padrões nacionais chineses mais antigos.
⑥ Metric vs. Inch Threads: A principal diferença é a representação - os threads metric usam pitch (distância entre roscas), enquanto os threads americanos e britânicos são definidos por threads por polegada (TPI). Os roscas métricas têm um perfil equiláteral de 60 °, os threads britânicos um perfil de isósceles de 55 ° e os threads americanos um perfil de 60 °. Os fios métricos são medidos em milímetros, enquanto os fios britânicos e americanos seguem unidades imperiais.
Threads Pipe: usados ​​principalmente nas conexões de pipeline, garantindo um ajuste apertado entre roscas internas e externas. Disponível em formas retas e cônicas, o diâmetro nominal refere -se ao tamanho da pipeline, com o diâmetro principal da linha real excedendo esse tamanho nominal.
Diâmetros nominais (por exemplo, 1/4, 1/2, 1/8 polegada): esses valores indicam o tamanho da rosca no sistema padrão britânico, medido em polegadas.

Ii. Padrões de tópicos em diferentes países
Padrão de encadeamento de polegada unificada amplamente adotada em países baseados em polegadas, este sistema de threads inclui três séries: encadeamento grosso (UNC), thread fino (UNF) e thread extra fino (UNFF), com uma série de afinação constante adicional (ONU).
Método de marcação: Diâmetro do thread - Threads por polegada - código da série - grau de precisão.
Exemplos:
Tópico grosso: 3/8–16unc - 2a
Tópico fino: 3/8–24Unf - 2a
Tópico extra fino: 3/8–32Unff - 2a
Passo constante: 3/8–20un - 2a
O primeiro número (por exemplo, 3/8) representa o diâmetro principal do fio em polegadas, que se converte em métrica multiplicando por 25,4 (por exemplo, 3/8 × 25.4 = 9.525mm).
O segundo número representa o número de roscas por polegada.
Os códigos da série (UNC, UNF, UNFF, ONU) definem tipos de encadeamentos.
Os dois últimos caracteres (por exemplo, 2a) indicam o grau de precisão da rosca.
Conversão de roscas de tubos paralelas de 55 ° originários das séries baseadas em polegadas, esses threads são amplamente utilizados em todo o mundo para transportar líquidos, gases e conexões de fiação elétrica. No entanto, diferentes países usam designações diferentes, que devem ser convertidas de acordo com as tabelas de comparação internacional.
Conversão de roscas de tubos cônicas de 55 ° Estas roscas têm um ângulo de rosca de 55 ° com uma proporção de 1:16. Eles são amplamente utilizados globalmente, mas cada país possui designações diferentes, que podem ser referenciadas na tabela de conversão correspondente.
Conversão de roscas de tubos cônicas de 60 ° com um ângulo de rosca de 60 ° e uma proporção de 1:16, esses fios de tubo são usados ​​na indústria de máquinas -ferramenta da China, bem como nos EUA e na antiga União Soviética. A China os designou originalmente como "K", mais tarde mudou para "Z" e agora está em conformidade com o padrão "NPT". As tabelas de referência fornecem equivalentes de designação transnacional.
Conversão de fios trapezoidais de 55 ° Esses fios têm um perfil de 30 ° e são unificados internacionalmente. Sua designação permanece consistente em diferentes países.

Ii. Padrões de tópicos em diferentes países
1.Unified Inch Thread Standard
Amplamente adotado em países baseados em polegadas, este sistema de threads inclui três séries: encadeamento grosso (UNC), fios finos (UNF) e thread extra fino (UNFF), com uma série de afinação constante adicional (un).
Método de marcação: Diâmetro do thread - Threads por polegada - código da série - grau de precisão.
Exemplos:
Tópico grosso: 3/8–16unc - 2a
Tópico fino: 3/8–24Unf - 2a
Tópico extra fino: 3/8–32Unff - 2a
Passo constante: 3/8–20un - 2a
O primeiro número (por exemplo, 3/8) representa o diâmetro principal do fio em polegadas, que se converte em métrica multiplicando por 25,4 (por exemplo, 3/8 × 25.4 = 9.525mm).
O segundo número representa o número de roscas por polegada.
Os códigos da série (UNC, UNF, UNFF, ONU) definem tipos de encadeamentos.
Os dois últimos caracteres (por exemplo, 2a) indicam o grau de precisão da rosca.

2. Conversão de roscas de tubo paralelas de 55 °
Originadas da série baseada em polegadas, esses threads são amplamente utilizados em todo o mundo para transportar líquidos, gases e conexões de fiação elétrica. No entanto, diferentes países usam designações diferentes, que devem ser convertidas de acordo com as tabelas de comparação internacional.

3. Conversão de fios de tubo cônico de 55 °
Esses threads têm um ângulo de rosca de 55 ° com uma proporção de 1:16. Eles são amplamente utilizados globalmente, mas cada país possui designações diferentes, que podem ser referenciadas na tabela de conversão correspondente.

4. Conversão de roscas de tubo cônicas de 60 °
Apresentando um ângulo de rosca de 60 ° e uma proporção de 1:16, esses fios de tubo são usados ​​na indústria de máquinas -ferramenta da China, bem como nos EUA e na antiga União Soviética. A China os designou originalmente como "K", mais tarde mudou para "Z" e agora está em conformidade com o padrão "NPT". As tabelas de referência fornecem equivalentes de designação transnacional.

5. Conversão de fios trapezoidais de 55 °
Esses tópicos têm um perfil de 30 ° e são unificados internacionalmente. Sua designação permanece consistente em diferentes países.

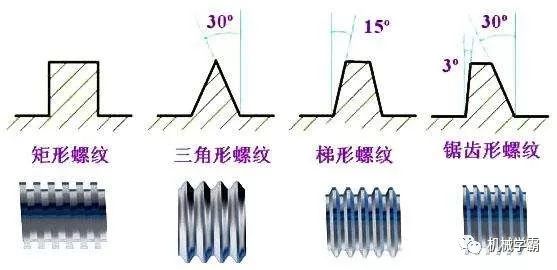

Iii. Classificação do thread
Dependendo do uso de threads, eles podem ser divididos em:
1. Sistema de rosca métrica internacional
O fio adotado pelo nosso SNC nacional. A parte superior da rosca é plana, fácil de girar e a parte inferior da rosca é em forma de arco para aumentar a força da rosca. O ângulo da rosca é de 60 graus e a especificação é representada por M. threads métricas pode ser dividida em um passo grosso e fino. A representação é como M8X1.25. (M: Código, 8: diâmetro nominal, 1,25: pitch).
2. American Standard Thread
A parte superior e a raiz do fio são planas e a força é melhor. O ângulo da rosca também é de 60 graus e a especificação é representada pelo número de dentes por polegada. Esse tipo de encadeamento pode ser dividido em três níveis: tom grosso (NC); tom fino (NF); Pitch extra fino (NEF). A representação é como 1/2-10NC. (1/2: diâmetro externo; 10: número de dentes por polegada; código NC).
3. Tópico unificado

Desenvolvido em conjunto pelos Estados Unidos, pelo Reino Unido e Canadá, é o fio britânico mais usado.

O ângulo da rosca também é de 60 graus e a especificação é expressa no número de dentes por polegada. Esse tipo de encadeamento pode ser dividido em encadeamento grosso (UNC), encadeamento fino (UNF) e encadeamento extra fino (UNEF). A representação é 1/2-10nc. (1/2: diâmetro externo; 10: número de dentes por polegada; código UNC).

4. Tópico de Vo Sharp V

A parte superior e a raiz são apontadas, com força fraca, e não é usada com frequência. O ângulo da rosca é de 60 graus.

5. Tópico de Whitworth

O fio adotado pelo British National Standard. O ângulo da rosca é de 55 graus e o símbolo é "W". Adequado para a fabricação rolante. A representação é W1/2-10 (1/2: diâmetro externo; 10: número de dentes por polegada; código W).
6. Tópico da junta
É um fio padrão definido pelo DIN alemão. É adequado para conectar lâmpadas e mangueiras de borracha. O símbolo é "rd".
7. Frea do tubo
É uma rosca usada para evitar vazamentos e é frequentemente usada para conectar acessórios para tubos de gás ou líquido. O ângulo da rosca é de 55 graus. Pode ser dividido em fios de tubo reto com o código "P.S., N.P.S." e roscas de tubos oblíquas com o código "N.P.T.". Seu cone é 1:16, ou seja, 3/4 de polegada por pé.
8. Trepa quadrada
Ele tem uma alta eficiência de transmissão, perdendo apenas os fios de bola, mas não pode ser ajustado com nozes após o desgaste, o que é sua desvantagem. Geralmente é usado para parafusos nos vistos e fios de guindastes.

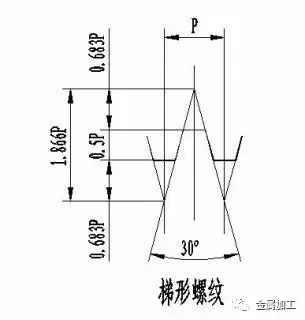

9. Frea trapezoidal
Também é chamado de thread acme. A eficiência da transmissão é ligeiramente menor que a das roscas quadradas, mas pode ser ajustada com nozes após o desgaste. O ângulo da rosca métrica é de 30 graus e o ângulo da rosca imperial é de 29 graus. Geralmente usado para o parafuso de chumbo dos tornos. O símbolo é "tr".

10. Tópico de contraforte
Também conhecido como encadeamento de chanfro, ele é adequado apenas para transmissão de direção única. Como macacos de parafuso, pressurizadores, etc. O símbolo é "bu".
11. Tópico de bola
É o encadeamento com a melhor eficiência de transmissão. É difícil de fabricar e tem um custo muito alto. É usado em máquinas de precisão. Como o parafuso de chumbo das máquinas -ferramentas CNC.
Indicação de parafusos britânicos
LH 2N 5/8 × 3 - 13UNC -2A
(1) LH é o fio esquerdo (o RH é o fio da mão direita, que pode ser omitido).
(2) Tópico de thread duplo 2n.
(3) 5/8 Tópico britânico, diâmetro externo 5/8 ".
(4) 3 comprimento do parafuso 3 ".
(5) 13 Thread possui 13 dentes por polegada.
(6) UNC Unified Standard Thread Pitch.
(7) ajuste de 2º nível, rosca externa (3: ajuste apertado; 2: ajuste médio; 1: ajuste solto) A: rosca externa (pode ser omitida), b: rosca interna.

Tópico imperial
O tamanho de um fio imperial é geralmente expresso como o número de roscas por polegada do comprimento da rosca, referida como "roscas por polegada", que é exatamente o recíproco do tom. Por exemplo, um fio com 8 threads por polegada tem um passo de 1/8 polegada.
