Parafuso de cabeça sextavada vs. parafuso de flange sextavado: guia de diferenças e seleção

Um parafuso de cabeça sextavada é o fixador roscado mais universalmente utilizado, definido por sua cabeça de seis lados, haste roscada total ou parcial e exigência de uma arruela separada para distribuir a carga de fixação. Um parafuso de flange sextavado é uma evolução direta do mesmo fixador — incorpora um flange largo e circular integrado abaixo da cabeça sextavada que atua como uma arruela embutida, distribuindo a carga por uma área de rolamento maior sem exigir um componente separado. Escolha um parafuso de cabeça sextavada padrão para aplicações estruturais gerais, civis e industriais pesadas, onde arruelas são práticas padrão; escolha um parafuso de flange sextavado onde a velocidade de montagem, a contagem reduzida de peças ou a distribuição de carga do substrato fino/macio são uma prioridade — particularmente em conjuntos automotivos, HVAC e de fabricação leve.

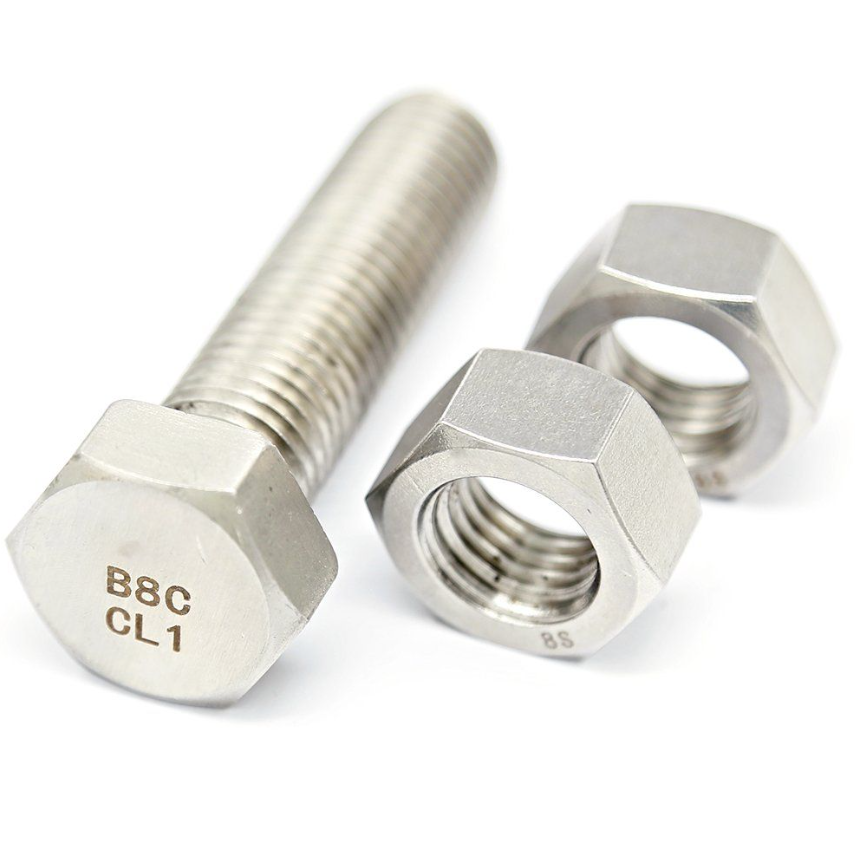

Parafuso de cabeça sextavada: definição, geometria e padrões

O parafuso de cabeça sextavada — às vezes chamado de parafuso de cabeça sextavada quando apresenta uma tolerância dimensional mais próxima e uma face de arruela sob a cabeça — é definido por seu perfil de cabeça hexagonal, que permite o engate por chaves padrão de extremidade aberta, extremidade de caixa, soquete e chaves ajustáveis. As seis faces planas da cabeça e a dimensão definida da largura entre as faces (WAF) são a base do dimensionamento da chave em todos os padrões de fixadores métricos e imperiais.

Padrões dimensionais para parafusos de cabeça sextavada

Os parafusos de cabeça sextavada são fabricados de acordo com padrões dimensionais rigorosamente controlados que definem a altura da cabeça, a largura nas partes planas, a largura nos cantos, o comprimento de engate da rosca e as tolerâncias da haste. Os principais padrões em uso global são:

• ISO 4014 / ISO 4017: Os padrões métricos dominantes. A ISO 4014 especifica parafusos sextavados parcialmente rosqueados; a ISO 4017 especifica parafusos sextavados totalmente rosqueados. Ambos definem dimensões de M1.6 a M64.
• DIN 931 / DIN 933: As normas alemãs foram amplamente substituídas pela ISO 4014/4017, mas ainda são amplamente referenciadas — DIN 931 para parafusos sextavados parcialmente rosqueados, DIN 933 para parafusos sextavados totalmente rosqueados. As diferenças dimensionais em relação ao ISO são pequenas, mas existem em alguns tamanhos.
• ASME B18.2.1: O padrão norte-americano para parafusos sextavados e parafusos sextavados de série em polegadas, cobrindo tamanhos de 1/4" a 4" de diâmetro.
• ASTM A307 / A325 / A490 / F3125: Padrões americanos de parafusos estruturais que especificam requisitos de propriedades mecânicas (resistência à tração, limite de escoamento, carga de prova) para parafusos sextavados usados em conexões estruturais de aço.

Dimensões principais dos parafusos de cabeça sextavada métrica

Parafusos sextavados de rosca parcial vs. rosca completa

A escolha entre parafusos sextavados parcial e totalmente roscados é funcionalmente significativa e não apenas uma variação de produção. Um parafuso parcialmente roscado (ISO 4014 / DIN 931) tem uma seção de haste não roscada entre a cabeça e a porção roscada. Esta haste não rosqueada atua como um pino de precisão no furo do parafuso, resistindo às forças de cisalhamento na interface da junta sem colocar tensão de cisalhamento na forma da rosca —, que é um ponto de concentração de tensão. Normas de parafusos estruturais como AISC e EN 1090 exigem especificamente que as roscas não ocupem o plano de cisalhamento em conexões críticas de deslizamento por esse motivo. Um parafuso totalmente roscado (ISO 4017 / DIN 933) tem fios que percorrem todo o comprimento até a parte inferior da cabeça. Isto maximiza o comprimento de engate da rosca para carga de tração, mas significa que as roscas podem cruzar o plano de cisalhamento em algumas geometrias de junta, o que é aceitável para conexões não críticas para deslizamento.

Parafuso de flange sextavado: design, função e padrões

O parafuso de flange sextavado padronizado de acordo com ISO 15071 (métrico, não serrilhado) e DIN 6921 (com serrilhas) — adiciona um flange circular em forma de arruela à parte inferior de uma cabeça sextavada padrão. O flange é forjado ou formado a frio como parte integrante da cabeça do parafuso, não como um componente separado. Esta única mudança de design produz um comportamento de fixação substancialmente diferente em diversas áreas-chave.

Como o flange altera o comportamento de fixação

O flange aumenta o área de apoio sob a cabeça do parafuso — a área de superfície sobre a qual a força de fixação é distribuída no material da junta. Para um parafuso sextavado M10 sem arruela, a área do rolamento sob a cabeça é de aproximadamente 78 mm². Um parafuso de flange sextavado M10 com um diâmetro de flange de aproximadamente 21–22 mm aumenta isso para aproximadamente 260–290 mm² mais que o triplo da área de apoio. Isso é significativamente importante em aplicações que envolvem:

• Chapa metálica fina: Sem o flange, uma cabeça de parafuso sextavado pode puxar ou deformar aço ou alumínio de calibre fino sob carga de fixação. O flange distribui essa força por uma área maior, evitando danos ao substrato.
• Materiais macios: Carcaças de plástico, peças fundidas de alumínio e painéis compostos se beneficiam da distribuição de carga do flange da mesma forma que uma arruela, mas sem a complicação de montagem de uma arruela solta.
• Ambientes de alta vibração: A versão serrilhada (DIN 6921) adiciona dentes radiais à parte inferior do flange. Esses dentes mordem a superfície de contato quando o parafuso é apertado, proporcionando resistência mecânica ao afrouxamento rotacional sob vibração — funcionando como uma arruela de pressão dentada, mas como um recurso integral e não como um componente separado.

Parafusos de flange serrilhados vs. não serrilhados

Esta é a subdistinção mais importante dentro da categoria de parafusos de flange sextavada:

• Não serrilhado (flange lisa) — ISO 15071: A parte inferior do flange é lisa. Ele distribui a carga sem morder a superfície de contato, tornando-o adequado para superfícies revestidas, pintadas ou anodizadas, onde danos na superfície causariam corrosão ou problemas estéticos. Eles podem ser removidos e reutilizados sem danos à superfície.
• Flange serrilhada — DIN 6921: A parte inferior do flange apresenta serrilhas radiais (normalmente 30–40 dentes ao redor da circunferência). Quando torcidos, eles recuam na superfície de contato e resistem ao afrouxamento rotacional. Esta versão oferece resistência à vibração significativamente melhor do que um parafuso sextavado simples, aproximando-se do desempenho de uma arruela de pressão dentada separada. No entanto, as serrilhas danificam os revestimentos superficiais e não são adequadas para aplicações onde a corrosão causada pela ruptura do revestimento é uma preocupação. Eles também não são recomendados para uso em superfícies endurecidas onde não pode ocorrer indentação.

Dimensões do parafuso de flange sextavado

Observe que o WAF hexagonal nos parafusos de flange é frequentemente um tamanho menor do que em um parafuso sextavado padrão com o mesmo diâmetro de rosca (por exemplo, o parafuso de flange M10 usa uma chave de 15 ou 16 mm em vez dos 17 mm exigidos para um parafuso M10 padrão ISO 4014). Isso ocorre porque o próprio flange fornece superfície de aderência rotacional durante a instalação, e o WAF hexagonal reduzido economiza material e reduz o tamanho geral do envelope da cabeça — uma vantagem em espaços de montagem confinados.

Parafuso de cabeça sextavada vs. parafuso de flange sextavada: comparação direta

Entender as diferenças estruturais e práticas entre esses dois tipos de parafusos é essencial para fazer a seleção correta dos fixadores. A comparação a seguir abrange as dimensões e os fatores funcionais que mais importam nas decisões de engenharia e fabricação.

Classes de propriedade e graus de força

Tanto os parafusos de cabeça sextavada quanto os parafusos de flange sextavada estão disponíveis em uma variedade de classes de propriedades mecânicas que definem sua resistência à tração, resistência ao escoamento e carga de prova. Selecionar a classe de propriedade errada é um erro de engenharia comum que leva à falha prematura da junta (subespecificada) ou a custos e pesos desnecessários (superespecificados).

Classes de propriedades métricas (ISO 898-1)

Os parafusos métricos são classificados de acordo com a norma ISO 898-1, com a classe de propriedade marcada na cabeça do parafuso como dois números separados por uma vírgula decimal. O primeiro número indica 1/100 da resistência à tração nominal em MPa; o segundo indica a relação entre rendimento e resistência à tração multiplicada por 10.

Classe 8.8 é o mais amplamente utilizado classe de propriedade para parafusos de cabeça sextavada e flange sextavada em aplicações mecânicas e estruturais leves. Ele fornece uma combinação bem equilibrada de resistência, ductilidade e custo — fabricado em aço de médio carbono com têmpera e revenimento. Parafusos de flange classe 10.9 são comuns em conjuntos de motores e sistemas de transmissão automotivos onde é necessária alta força de fixação em geometrias de juntas compactas.

Marcações de Grau Imperial (SAE / ASTM)

Os parafusos sextavados da série Inch usam marcações de grau SAE — linhas radiais na cabeça do parafuso — em vez de números. Os graus mais comuns são SAE Grau 2 (sem marcas, aço de baixo carbono, tração de 74.000 psi), SAE Grau 5 (3 linhas radiais, tração de 120.000 psi — o grau estrutural mais comum), e SAE Grau 8 (6 linhas radiais, tração de 150.000 psi — alta resistência para aplicações exigentes). As designações ASTM (A307, A325, A490) são usadas para parafusos estruturais em edifícios e pontes, sendo o A325 (equivalente a aproximadamente Grau 5 em resistência) o parafuso estrutural padrão na construção em aço norte-americana.

Materiais e Tratamentos de Superfície

Tanto os parafusos de cabeça sextavada quanto os de flange sextavada estão disponíveis em uma variedade de materiais e tratamentos de superfície. A especificação correta depende do ambiente operacional, da resistência necessária, das restrições de peso e da exposição à corrosão.

Aço carbono

A esmagadora maioria dos parafusos sextavados e parafusos de flange em uso industrial são fabricados em aço carbono baixo, médio ou de liga leve, tratados termicamente de acordo com a classe de propriedade exigida. Parafusos de aço carbono oferecem a melhor combinação de resistência à tração, usinabilidade e custo. Sua principal limitação é a suscetibilidade à corrosão em ambientes úmidos, externos ou químicos — abordada por meio de tratamentos de superfície em vez de troca de material para a maioria das aplicações.

Aço inoxidável

Parafusos sextavados de aço inoxidável (mais comumente A2-70 e A4-80 conforme ISO 3506) são especificados para ambientes críticos de corrosão — aplicações marítimas, de processamento de alimentos, químicas e arquitetônicas externas. A2 (304 inoxidável) abrange a maioria dos requisitos gerais de resistência à corrosão. A4 (316 inoxidável) adiciona molibdênio para resistência ao ataque de cloreto, tornando-o adequado para aplicações marítimas e costeiras. A desvantagem é a menor resistência à tração em comparação ao aço carbono tratado termicamente do mesmo tamanho — o A2-70 tem uma resistência à tração mínima de 700 MPa, em comparação com 800 MPa do aço carbono 8,8. Parafusos de flange sextavados de aço inoxidável são amplamente utilizados em equipamentos alimentícios, dutos HVAC e construção de plantas farmacêuticas.

Revestimentos de superfície comuns e sua proteção contra corrosão
