Parafusos de cabeça sextavada, flange sextavada, carro e tampa de soquete: guia completo

Quatro tipos de cabeça de parafuso e por que a distinção é importante

A cabeça de um parafuso faz mais do que fornecer uma superfície para uma chave segurar. Ele determina como a carga é distribuída na junta, quais ferramentas são necessárias para instalação e remoção, se o fixador pode ser usado em aplicações escareadas ou niveladas e quanta área de apoio está disponível contra o material fixado. Selecionar o tipo de cabeça correto para uma aplicação é tão importante quanto selecionar o diâmetro e o grau corretos: um tipo de cabeça incorreto pode resultar em danos à superfície, afrouxamento sob vibração, área de fixação inadequada ou uma junta que não pode ser montada ou reparada com as ferramentas disponíveis.

Parafusos de cabeça sextavada, parafusos de flange sextavados, parafusos de carruagem e parafusos de soquete são quatro dos tipos de cabeça de fixação mais amplamente utilizados em aplicações industriais, estruturais, automotivas e comerciais. Cada um tem uma finalidade distinta e cada um tem condições específicas sob as quais supera os outros. Entender a lógica de engenharia por trás de cada projeto é a base para uma especificação de fixadores consistente e confiável.

Parafuso de cabeça sextavada

O parafuso de cabeça sextavada é o tipo de fixador mais produzido e utilizado no mundo. Sua cabeça de seis lados engata com uma chave de boca, chave de caixa ou soquete em todas as seis faces, proporcionando transmissão de torque positivo e ampla compatibilidade da ferramenta. A geometria é definida na ASME B18.2.1 para fixadores unificados em polegadas e na ISO 4014 e ISO 4017 para fixadores métricos, padronizando as dimensões da cabeça entre os fabricantes para que os parafusos sextavados de qualquer fornecedor compatível sejam intercambiáveis em uma determinada aplicação.

Construção e Dimensões

Um parafuso de cabeça sextavada consiste em uma cabeça hexagonal, uma haste que pode ser parcial ou totalmente rosqueada e a parte rosqueada na extremidade. A face de apoio da cabeça — a parte inferior plana da cabeça que entra em contato com o material fixado — distribui a carga de fixação por uma área circular determinada pela dimensão transversal da cabeça. Essa área de apoio é um dos principais parâmetros funcionais do cabeçote: uma área de apoio insuficiente faz com que o cabeçote se incorpore em materiais mais macios sob carga, reduzindo a força de fixação efetiva ao longo do tempo.

Duas configurações de haste são padrão: parafusos parcialmente roscados (com uma seção de haste lisa entre a cabeça e o desvio da rosca) e parafusos totalmente roscados. Parafusos parcialmente roscados são preferidos em aplicações estruturais e de cisalhamento porque a haste não roscada pode ser dimensionada para se encaixar perfeitamente no furo de folga, proporcionando uma localização positiva e mantendo a parte roscada fora do plano de cisalhamento. Parafusos totalmente roscados oferecem maior flexibilidade no comprimento da empunhadura e são comuns em montagens de uso geral, onde a carga de cisalhamento não é uma preocupação primária.

Graus e Padrões de Materiais

Parafusos de cabeça sextavada são produzidos em uma ampla gama de graus de propriedades mecânicas. No sistema unificado de polegadas, os graus estruturais mais comuns são SAE Grau 5 (três marcas radiais na cabeça, resistência à tração mínima de 120.000 psi) e SAE Grau 8 (seis marcas radiais, resistência à tração mínima de 150.000 psi). No sistema métrico, as classes de propriedades 8.8, 10.9 e 12.9 correspondem a níveis progressivamente mais elevados de resistência à tração e ao escoamento. A classe de propriedade é marcada diretamente no cabeçalho como uma designação numérica.

As opções de materiais além do aço carbono incluem aço inoxidável (mais comumente A2-70 e A4-80 em designações métricas ou 18-8 e 316 polegadas), liga de aço, latão e bronze silício para requisitos especializados de resistência à corrosão. O sistema de marcação de cabeça para fixadores de aço inoxidável e não ferrosos difere do sistema de marcação de grau de aço carbono e deve ser verificado em relação ao padrão relevante quando a rastreabilidade do material for necessária.

Aplicações típicas

Parafusos de cabeça sextavada são o fixador padrão para conexões estruturais de aço, montagem de máquinas, estruturas de base de equipamentos, juntas de tubos flangeados e qualquer aplicação onde seja necessária alta força de fixação e acesso externo à chave esteja disponível. Sua padronização entre os setores significa que ferramentas, especificações de torque e fixadores de substituição estão universalmente disponíveis, o que simplifica tanto a montagem inicial quanto a manutenção em campo.

Parafuso de flange sextavado

Um parafuso de flange hexagonal é um parafuso de cabeça hexagonal com um flange circular integrado na base da cabeça. O flange se estende radialmente além do perímetro da cabeça sextavada e apresenta uma superfície de apoio maior ao material fixado do que uma cabeça sextavada padrão do mesmo tamanho nominal. Este flange integrado é a característica definidora do projeto e a principal razão para sua seleção em relação a um parafuso de cabeça sextavada padrão em muitas aplicações.

A Função do Flange

O flange tem a mesma função de uma arruela plana separada colocada sob a cabeça de um parafuso sextavado padrão, mas a integra permanentemente ao próprio fixador. Isso elimina a perda da arruela durante a montagem e desmontagem, reduz a contagem de peças, evita a rotação ou desalinhamento da arruela durante o torque e garante uma área de rolamento consistente em cada instalação. Em ambientes de montagem de alto volume — especialmente na fabricação automotiva — a eliminação de um componente de arruela separado representa uma redução significativa no tempo de montagem e no risco de omissão da arruela.

A parte inferior do flange é frequentemente serrilhada em um padrão de dentes radiais. Essas serrilhas mordem a superfície fixada à medida que o parafuso é apertado, proporcionando uma resistência mecânica ao afrouxamento rotacional que atua além do atrito da rosca. Parafusos de flange serrilhados são uma solução comum em aplicações sujeitas a vibração, onde de outra forma seria necessário um elemento de travamento separado, como uma arruela de travamento ou um composto de travamento de rosca. As serrilhas tornam os parafusos de flange serrilhados inadequados para uso em superfícies acabadas ou pintadas onde a marcação de superfície não é aceitável — nessas aplicações, são usadas versões não serrilhadas (flange lisa).

Padrões dimensionais e tamanho da chave

Os parafusos de flange sextavados são padronizados em sistema métrico nas normas DIN 6921 e ISO 15071 (não serrilhados) e ISO 15072 (serrilhados). A porção sextavada de uma cabeça de parafuso de flange é tipicamente menor que a sextavada de um parafuso sextavado padrão do mesmo diâmetro, porque a carga da chave é compartilhada entre as faces sextavadas e o rolamento de flange contra o ressalto do soquete. Este hexágono menor significa que é necessário um tamanho de chave ou soquete diferente em comparação com um parafuso hexagonal padrão do mesmo diâmetro nominal - um ponto prático importante para operações de manutenção onde a ferramenta correta deve estar à mão.

Aplicações típicas

Parafusos de flange sextavados são amplamente utilizados em montagens automotivas e de trens de força, particularmente para fixar componentes em suportes de paredes finas, chapas metálicas e caixas de plástico, onde a superfície de apoio ampliada evita a passagem e as serrilhas fornecem resistência à vibração. Eles também são comuns em equipamentos agrícolas, veículos comerciais e montagem de máquinas em geral, onde a velocidade de montagem e a redução da contagem de peças são prioridades.

Parafuso de transporte

O parafuso do carro tem uma filosofia de design distintamente diferente dos tipos de parafuso de cabeça sextavada e flange. Sua característica mais visível é uma cabeça lisa e abobadada, sem partes planas externas da chave - não há provisão para aplicar torque à cabeça do parafuso de cima. Em vez disso, uma seção quadrada ou nervurada imediatamente abaixo da cabeça é projetada para ser incorporada ao material que está sendo fixado (madeira, plástico ou metal macio) e evitar que o parafuso gire à medida que a porca é apertada pelo lado oposto.

Como funciona o recurso antirrotação

O pescoço quadrado de um parafuso de carruagem é ligeiramente maior que a haste redonda e é dimensionado para corresponder ao furo quadrado perfurado ou perfurado no material de acoplamento. Quando o parafuso é puxado para dentro do furo apertando a porca, os cantos do pescoço quadrado mordem o material e travam o parafuso contra a rotação. Isso permite que uma única pessoa aperte a porca sem segurar a cabeça do parafuso — uma vantagem prática significativa em aplicações de construção onde o acesso a ambos os lados de uma junta simultaneamente é difícil ou impossível.

O recurso antirrotação depende do material. Em madeira e materiais compósitos, o pescoço quadrado incorpora efetivamente uma faixa de valores de torque. Em juntas metal-metal, o pescoço quadrado requer um furo quadrado correspondente para funcionar corretamente; em um furo redondo simples perfurado em metal, o parafuso do carro girará durante o aperto da porca e a carga de fixação não poderá ser desenvolvida sem segurar o parafuso externamente.

Perfil do chefe e implicações de segurança

A cabeça lisa e abobadada de um parafuso de carruagem não apresenta nenhuma compra para uma chave padrão ou chave de fenda da face exposta. Uma vez instalado com a cabeça nivelada com a superfície, o parafuso não pode ser removido por alguém com acesso apenas ao lado da cabeça - apenas o lado da porca pode ser usado para desmontar a junta. Essa propriedade de resistência à violação, embora não seja o principal motivo do design, faz dos parafusos de carruagem uma escolha preferida para móveis de exterior, equipamentos de playground, cercas e acessórios de segurança onde a restrição de acesso aos fixadores é desejada na face exposta.

Padrões e Variantes

Os parafusos de transporte são padronizados na norma ASME B18.5 para fixadores unificados em polegadas. Variantes comuns incluem o parafuso de carruagem de pescoço quadrado padrão, o parafuso de carruagem de pescoço nervurado (onde nervuras longitudinais substituem o pescoço quadrado para uso em furos redondos em materiais finos) e o parafuso de degrau (uma variante de cabeça maior usada em construção de madeira pesada e fixação de postes de serviços públicos). Os parafusos de carruagem são mais comumente produzidos em aço de baixo carbono com acabamento galvanizado a zinco ou por imersão a quente para uso externo e na construção, e em aço inoxidável para ambientes marinhos e corrosivos.

Aplicações típicas

Parafusos de carruagem são fixadores padrão em construções de estruturas de madeira, marcenaria de madeira, construção de decks, montagem de móveis de madeira, playgrounds e equipamentos recreativos, conexões de metal com madeira em edifícios agrícolas e sempre que for necessária uma cabeça lisa e arredondada na face exposta, combinada com aperto unilateral do lado da porca.

Parafuso da tampa do soquete

Um parafuso de tampa de soquete — também chamado de parafuso de tampa de cabeça de soquete (SHCS) — tem uma cabeça cilíndrica com um recesso hexagonal (soquete) usinado na face superior. O torque é aplicado usando uma chave Allen (chave hexadecimal) ou uma ferramenta de acionamento de soquete inserida no recesso interno, em vez de aplicada em planos externos. Este design de acionamento interno permite um conjunto fundamentalmente diferente de características de instalação em comparação com fixadores hexagonais externos.

As vantagens do acionamento interno

A cabeça cilíndrica de um parafuso de tampa de soquete tem um diâmetro total significativamente menor do que uma cabeça hexagonal de resistência de aderência equivalente, permitindo que o fixador seja instalado em locais com folga radial muito limitada ao redor da cabeça. Este envelope de cabeça compacto é uma das principais razões pelas quais os parafusos de soquete são preferidos em conjuntos mecânicos de precisão, componentes de máquinas-ferramenta e construção de gabaritos e acessórios onde vários fixadores estão estreitamente espaçados ou adjacentes a superfícies usinadas.

O acionamento hexagonal interno transmite torque de forma eficiente através de uma grande área de contato entre a chave e as paredes do soquete, permitindo torques de instalação muito altos em relação ao tamanho do fixador. Os parafusos de soquete são rotineiramente especificados em liga de aço de alta resistência (classe de propriedade 12.9 em métrica, ou equivalente ao grau SAE 8 e superior em polegadas) e apertados em altos níveis de pré-carga que removeriam as partes planas externas de um parafuso sextavado padrão no diâmetro equivalente.

A cabeça também pode ser escareada em um furo escareado para que o topo da cabeça fique nivelado com ou abaixo da superfície ao redor. Esta é uma característica crítica em montagens onde uma cabeça saliente criaria uma interferência com peças móveis, componentes correspondentes ou proteção.

Padrões dimensionais

Os parafusos de cabeça sextavada são padronizados na norma ASME B18.3 para fixadores unificados em polegadas e na norma ISO 4762 para parafusos métricos. A altura da cabeça e a profundidade do soquete são proporcionais ao diâmetro nominal, e as dimensões padrão do rebaixo para rebaixar a cabeça nivelada são tabuladas nos mesmos padrões. Como o diâmetro do rebaixo corresponde precisamente ao diâmetro da cabeça, usar um parafuso de soquete em um furo rebaixo produz uma superfície limpa e nivelada, o que não é possível com um fixador sextavado externo do mesmo diâmetro.

Variantes de unidade de soquete

Embora o soquete sextavado seja de longe o tipo de acionamento mais comum em parafusos de tampa de soquete, diversas variantes estão disponíveis para aplicações específicas. As cabeças de soquete Torx (estrela de seis pontas) resistem melhor ao came-out do que ao hex em torque muito alto e são usadas em aplicações de montagem de produção onde ferramentas motorizadas são usadas. As unidades spanner e pin-in-hex fornecem resistência adicional à violação, exigindo ferramentas especializadas não disponíveis em canais de hardware gerais. Essas variantes são usadas em hardware de segurança, sistemas de trânsito e fixação de infraestrutura pública, onde a desmontagem não autorizada deve ser impedida.

Aplicações típicas

Os parafusos de soquete são o fixador padrão para máquinas de precisão, construção de máquinas-ferramenta CNC, montagem de coletores hidráulicos, ferramentas de matriz e molde, robótica, sistemas de movimento linear e qualquer aplicação que exija alta força de fixação em um envelope compacto. Eles também são amplamente utilizados em componentes de bicicletas, equipamentos médicos, gabinetes eletrônicos e produtos de consumo, onde a instalação de cabeçote nivelado e uma aparência visual limpa são especificadas juntamente com o desempenho mecânico.

Comparando os quatro tipos de cabeça de parafuso

Especificação e seleção: combinando a cabeça do parafuso com a aplicação

O tipo de cabeça correto para uma determinada aplicação decorre da resposta a um conjunto definido de perguntas funcionais. Trabalhar com isso elimina sistematicamente opções inadequadas e identifica os tipos de cabeçotes que atendem aos requisitos de engenharia.

O acesso externo à chave está disponível no lado da cabeça do parafuso

Se a cabeça do parafuso estiver em um espaço confinado, rebaixada em um rebaixo ou adjacente a uma superfície que impeça uma chave de girar através do arco necessário para apertar um parafuso sextavado, o acionamento interno do parafuso da tampa do soquete pode ser a única opção viável. Uma chave Allen precisa apenas do acesso vertical acima da cabeça do parafuso para engatar e aplicar torque - não requer folga radial para um arco de oscilação da chave.

A aplicação envolve madeira, compósito ou outro material macio

Se o fixador passar por madeira ou material similar e o acesso por porca pelo lado reverso estiver disponível, o parafuso do carro é a escolha correta para instalação com uma só mão. O pescoço quadrado proporciona antirrotação automática sem exigir que ninguém segure a cabeça do parafuso, e a cabeça lisa em forma de cúpula apresenta uma superfície limpa e sem enroscos na face exposta.

É necessária resistência à vibração sem elementos de travamento adicionais

Se o conjunto estiver sujeito a vibração e o uso de arruelas de pressão, porcas de torque predominantes ou composto de travamento de rosca for indesejável (devido aos requisitos de velocidade de montagem, à necessidade de desmontagem limpa ou a alvos de contagem de peças), um parafuso de flange sextavado serrilhado fornece um grau de resistência à vibração através das serrilhas que mordem a superfície fixada, sem quaisquer componentes adicionais.

A área da superfície de apoio contra materiais macios ou finos é uma preocupação

Quando um parafuso de cabeça sextavada padrão requer uma arruela separada para evitar que a cabeça seja puxada ou embutida excessivamente em um material fixado fino ou macio, um parafuso de flange sextavado de diâmetro equivalente fornece uma área de rolamento maior em um único componente. O flange integrado é mais confiável do que uma arruela separada que pode ser omitida, desalinhada ou perdida durante a manutenção.

É necessário um cabeçote de descarga ou subdescarga

Quando a cabeça precisa ficar na superfície circundante ou abaixo dela para evitar interferência com componentes adjacentes, proteções ou peças de acoplamento, somente o parafuso da tampa do soquete usado com um furo escareado consegue isso de forma confiável. A geometria da cabeça cilíndrica permite que o furo seja perfurado até uma profundidade e diâmetro precisos que acomodam a cabeça exatamente nivelada, produzindo uma superfície que pode ser selada, pintada ou operada sem que a cabeça do parafuso crie uma obstrução saliente.

Requisitos de torque e pré-carga

Para os mais altos requisitos de pré-carga em um determinado diâmetro de parafuso, parafusos de soquete na classe de propriedade 12.9 ou equivalente fornecem a mais alta resistência à tração e podem ser apertados com os maiores valores de torque dos quatro tipos de cabeça discutidos aqui. Parafusos de cabeça sextavada de grau 8 ou classe de propriedade 10.9 são a escolha padrão para montagem geral estrutural e de alta carga. Parafusos de carruagem são normalmente a opção de menor resistência neste grupo, pois são mais comumente produzidos em aços de baixo carbono, adequados para construção em madeira, em vez de aplicações estruturais de alta carga.

Acabamento de superfície e proteção contra corrosão

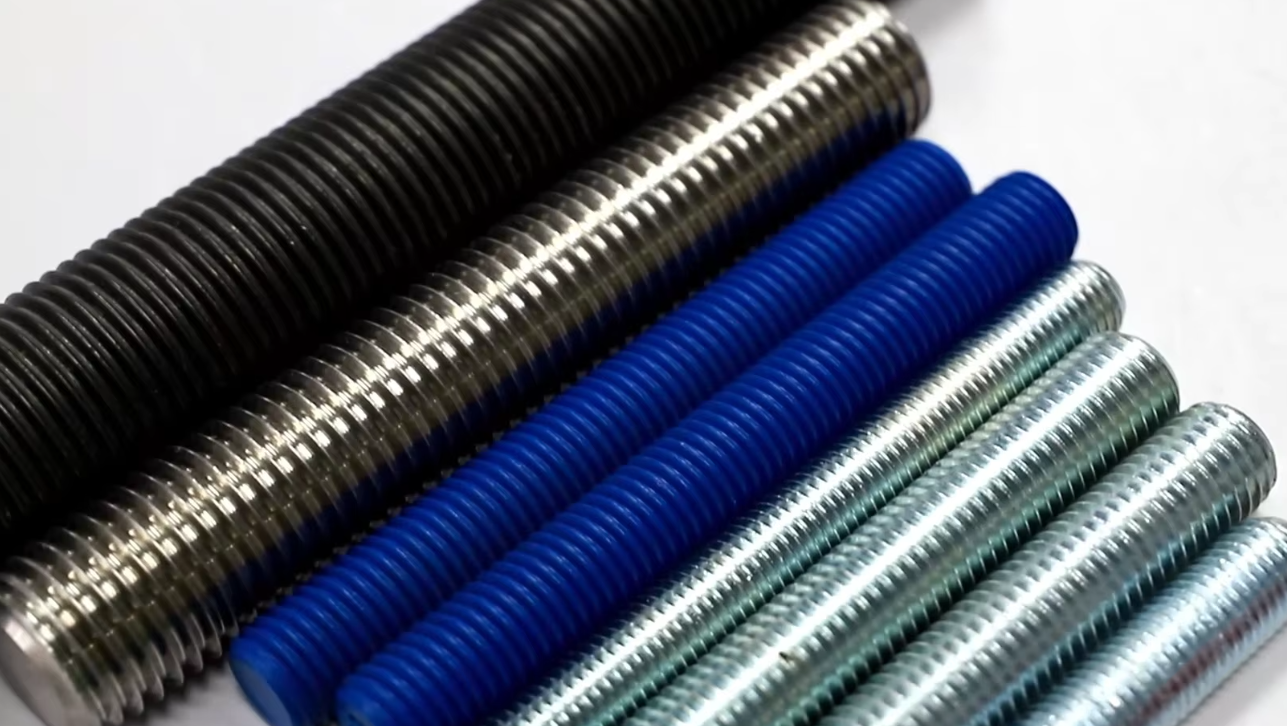

Todos os quatro tipos de cabeça de parafuso estão disponíveis com uma variedade de acabamentos de superfície que determinam sua resistência à corrosão em serviço. O acabamento apropriado é determinado pelo ambiente ao qual o fixador será exposto e por quaisquer restrições de compatibilidade galvânica impostas pelos materiais na junta.

• Galvanoplastia de zinco (transparente, amarela ou preta): O acabamento mais comum para aplicações internas e protegidas de uso geral. Oferece resistência moderada à corrosão (normalmente de 72 a 200 horas de resistência à névoa salina, dependendo da espessura e do cromato após o tratamento). Não afeta significativamente as tolerâncias dimensionais. Não é adequado para exposição marinha, química ou externa prolongada.
• Galvanização por imersão a quente: Aplicado por imersão em zinco fundido, produzindo um revestimento espesso e altamente resistente à corrosão (normalmente 1.000 horas ou mais de resistência à névoa salina). Padrão para fixadores estruturais externos, parafusos de carruagem em aplicações de deck e construção, e equipamentos agrícolas. A espessura do revestimento (45 a 85 mícrons) afeta o ajuste da rosca e pode exigir que a porca seja refeita após a galvanização.
• Zincagem mecânica: Aplicado por meio de fixadores giratórios com pó de zinco e esferas de vidro, produzindo um revestimento uniforme sem risco de fragilização por hidrogênio. Preferido para fixadores de alta resistência (classe de propriedade 10.9 e superior) onde a fragilização por hidrogênio por galvanoplastia é uma preocupação.
• Aço inoxidável (graus A2 e A4): Fornece resistência inerente à corrosão sem revestimento superficial através da camada passiva de óxido de cromo na superfície do aço. A2 (18-8, equivalente a 304) é adequado para a maioria dos ambientes externos e levemente corrosivos. A4 (equivalente a 316, com adição de molibdênio) é especificado para ambientes marinhos, de cloreto e de exposição química, onde A2 sofreria corrosão em fendas ou corrosão por pites.
• Óxido preto: Um revestimento de conversão que proporciona resistência mínima à corrosão, mas uma aparência preta não reflexiva. Comum em parafusos de soquete em máquinas de precisão, sistemas ópticos e eletrônicos de consumo, onde a aparência e o controle de reflexão da luz são especificados juntamente com resistência moderada à corrosão interna.

A compatibilidade galvânica entre o acabamento do fixador e os materiais a serem fixados deve ser sempre verificada. Fixadores de aço inoxidável em contato com alumínio não tratado em ambiente marinho ou úmido podem acelerar a corrosão galvânica do alumínio; fixadores galvanizados a quente em contato com aço não revestido fornecem proteção catódica ao aço na interface da junta. Essas interações são previsíveis e gerenciáveis com a seleção correta do material, mas devem ser consideradas no estágio de especificação e não descobertas em serviço.
